棋牌平台Fig37过滤器概述：

棋牌平台过滤器用来确保所有装置免受因管道内杂质、铁锈及焊渣等造成的堵塞和损坏,从而降低了维修费用和生产损失。Fig 37 Y形过滤器，球墨铸铁材质，法兰连接。标准不锈钢过滤网：-DN15至DN80为0.8mm孔径，DN100至DN200为1.6mm孔径。另有其它孔径和目数及monel合金过滤网可供选择。根据需要过滤器阀帽上可钻螺纹孔连接排污阀或排放阀。

棋牌平台Fig37过滤器技术参数：

最大阀体设计条件          DN15 - DN150 PN40

                                       DN200 PN25

PMA  最大允许压力       DN15 - DN150 40 bar g @120℃

                                       DN200 25 bar g @120℃

TMA  最高允许温度       350℃

最低允许温度                 -10℃

 PMO  最高工作压力     DN15 - DN150 40 bar g @120℃

                                      DN200                     25 bar g @120℃

 最高工作温度               DN15 - DN150 350℃ @ 28.5 bar g

 TMO                             DN200 350℃ @ 17.5 bar g

最低工作温度                -10℃

                                      PN25 38 bar g

                                      PN40 60 bar g

设计最大冷态测试水压   ANSI 150 30 bar g    JIS/KS 20K 49 bar g

                                      JIS/KS 10K 28 bar g

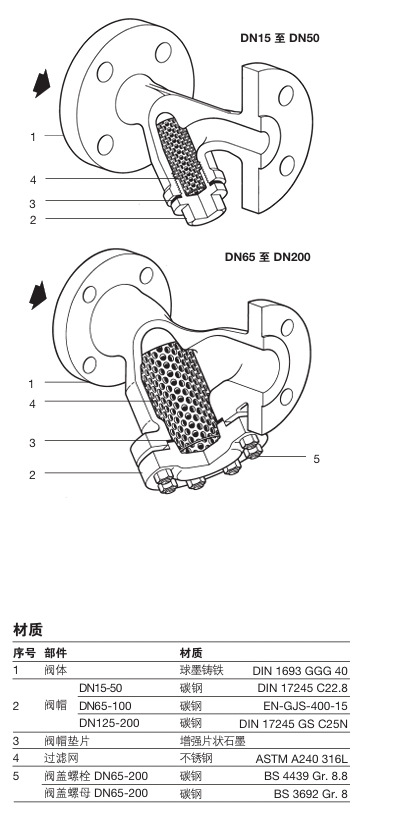

棋牌平台Fig37过滤器结构图，零件材料：

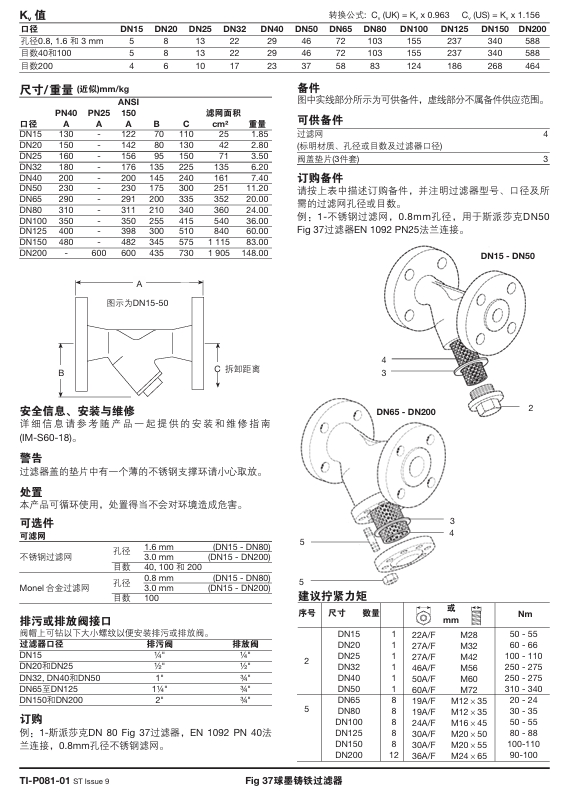

棋牌平台Fig37过滤器外形链接尺寸技术图：
