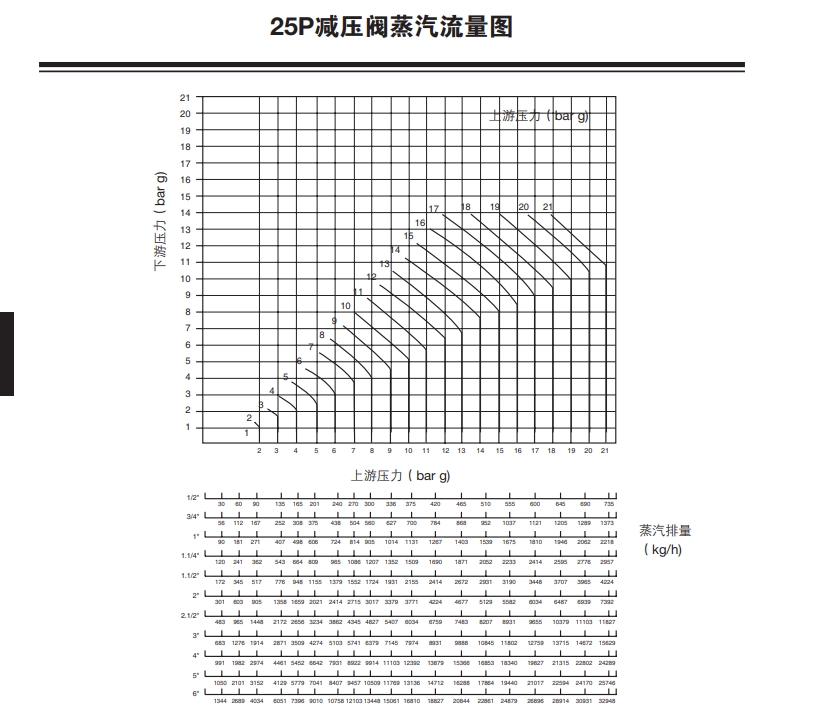

棋牌平台25P减压阀蒸汽流量图

棋牌平台25P减压阀蒸汽流量图

注:本图仅供参考，对于关键应用，建议通过CV值计算选型，建议实际工况的计算CV值，介于阀门全CV值的20%-80%之间。此流量表是以装上外部感应管为基准的。如不装外部感应管,流量有所减小。在下游压力很低的工况，流量减小最大可达30%。

如何使用棋牌平台减压阀流量图

通过以下饱和蒸汽和过热蒸汽的两个例子来解释如何使用此流量图。

饱和蒸汽

流量5000kg/h，压力从8 bar减至5 bar。

从上游压力8 bar与下游压力5 bar的支点垂直向下，找满足流量条件的口径，可得80mm的阀是最小可满足需要的口径。由于过热蒸汽的比容较高，所以需将图中查得的数据加以修正。过热55°℃(100°F)的修正系数为0.95，过热110°0(200°)的修正系数为0.9。因此，80mm阀，若蒸汽过热55°℃，则流量为5900x0.95=5600kg/h，仍可足够满足所需5000kg/h。注：内部组件安装后，测试压力不允许超过 17 bar g
