棋牌平台EL4600电动执行器安装以及调试步骤
- 作者：棋牌平台
- 发布时间：2024-08-15
- 点击：389次

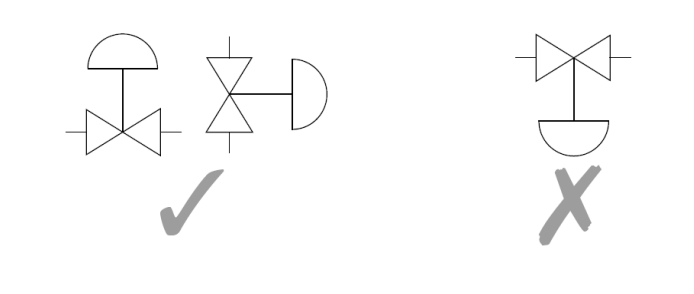

EL4600电动执行器安装位置
执行器的最佳安装位置是安装在阀门的上方,同时留有足够的空间进行安装和维护,如果实在满足不了执行器垂直安装,也可水平安装,但是执行器坚决不能往下安装。
二 将EL4600电动执行器安装在Spira-Trol上

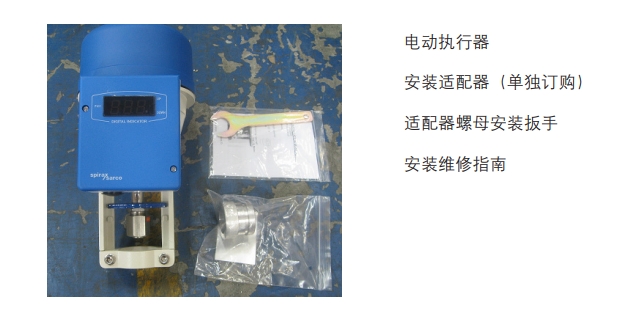

1.打开EL4600的包装,里面含有以下部件:

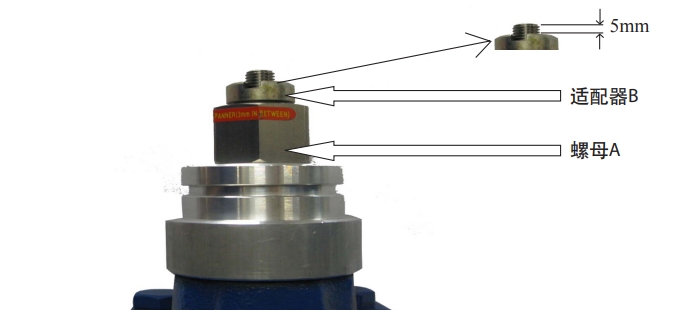

2.将安装适配器安装在阀帽螺纹上,并用内六角螺丝固定。从执行器上松开六角连接螺母A和B并取下连接件,将适配器B拧在阀杆上,使得阀杆露出适配器B顶部大约5MM,用扳手将适配器B同阀杆锁紧螺母固定

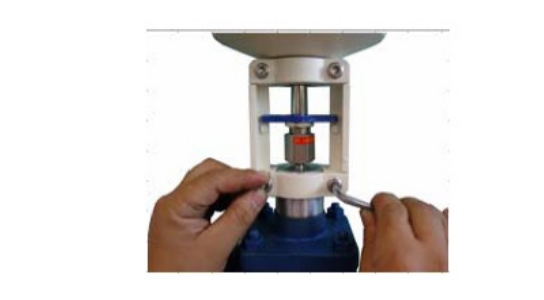

3.取下执行器上的白色固定件,将执行器安装在阀门上,使用六角扳手(5mm)安装执行器固定到阀体上。

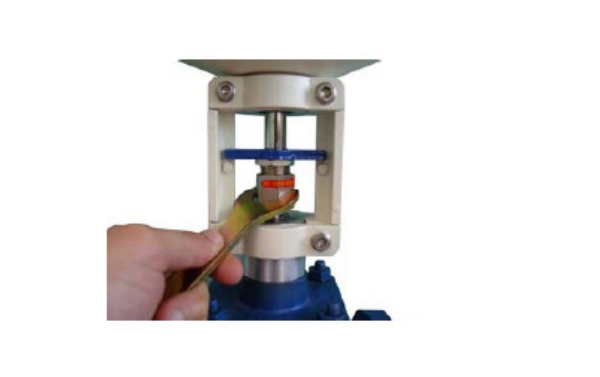

4.提起阀杆,使得阀杆上的适配器同执行器的轴底部接触,用扳手将六角连接螺母拧紧在执行器上。

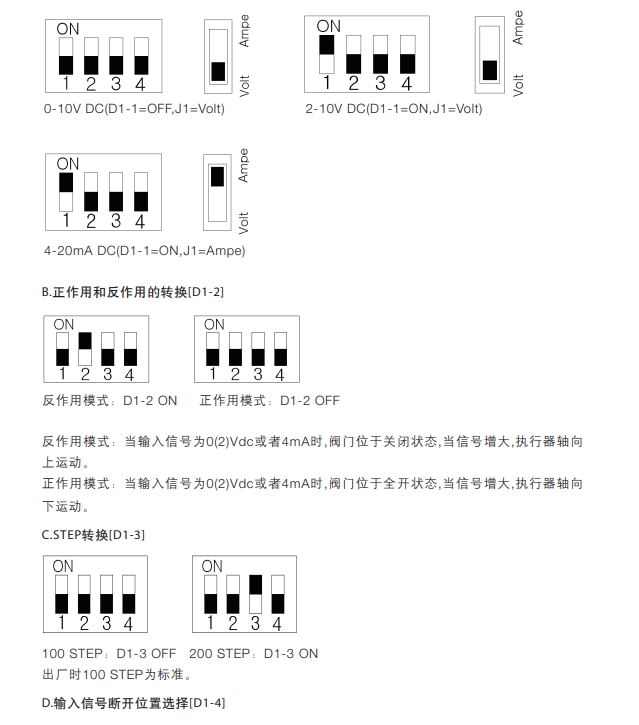

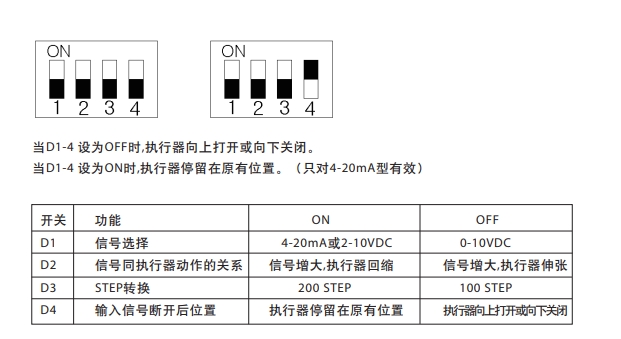

5.执行器内部跳针的选择
A.信号的转换(固定,不可选)
注意:信号不能再现场进行选择,必须在订货前确定。
棋牌平台EL4600电动执行器自动调试步骤：

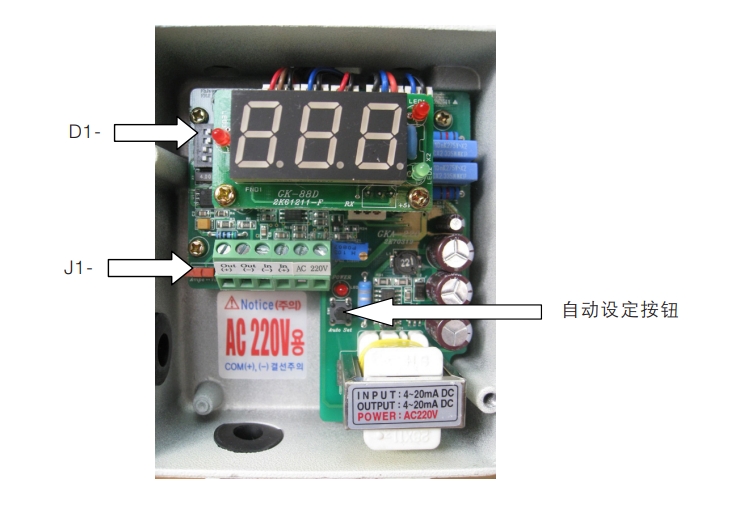

1)正确连接相应的电源信号线到执行器内的电路板接线端上。
注意：请不要弄错电源线和信号线之间的接线。
2)按住自动设定按钮3-5秒,开始自动设定。这时LED3灯会闪烁。
3)执行器阀杆会下降到最低位置,之后又上升到最高位置。自动设定过程大概需要2分钟左右时间。
4)连接输入信号线到电路板接线端上。
EL4600电动执行器手动调试操作

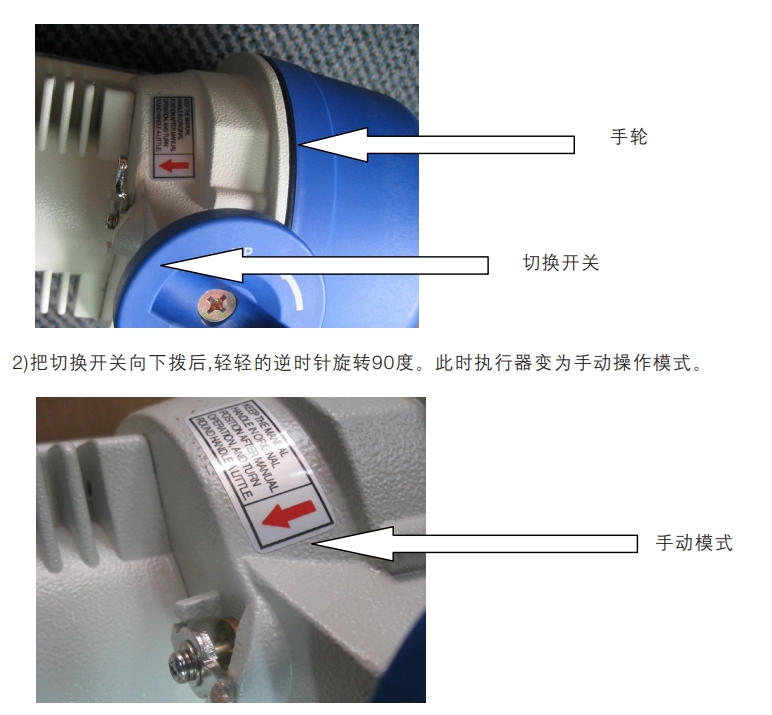

1)出厂时为自动操作模式,只在断电时使用手动操作。

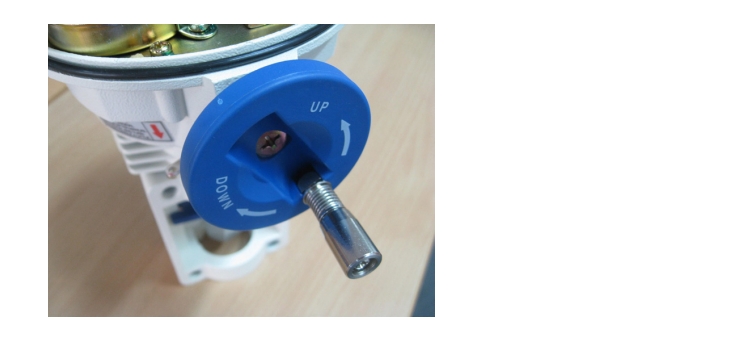

3)顺时针旋转手轮,阀门向下关闭；逆时针旋转手轮,阀门向上打开

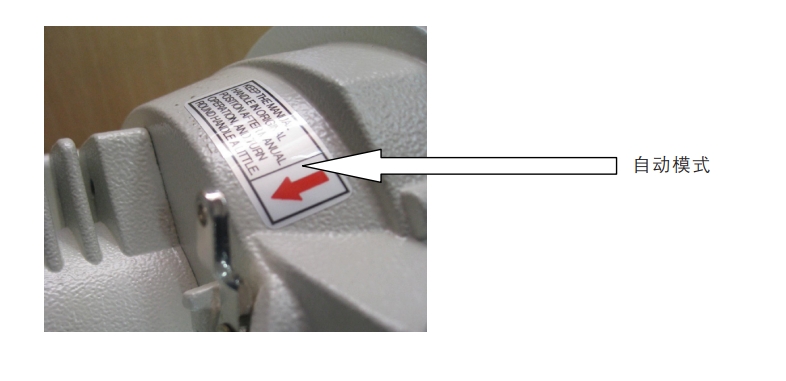

4)当从手动操作切换到自动控制时,需要旋转切换开关到原有位置。

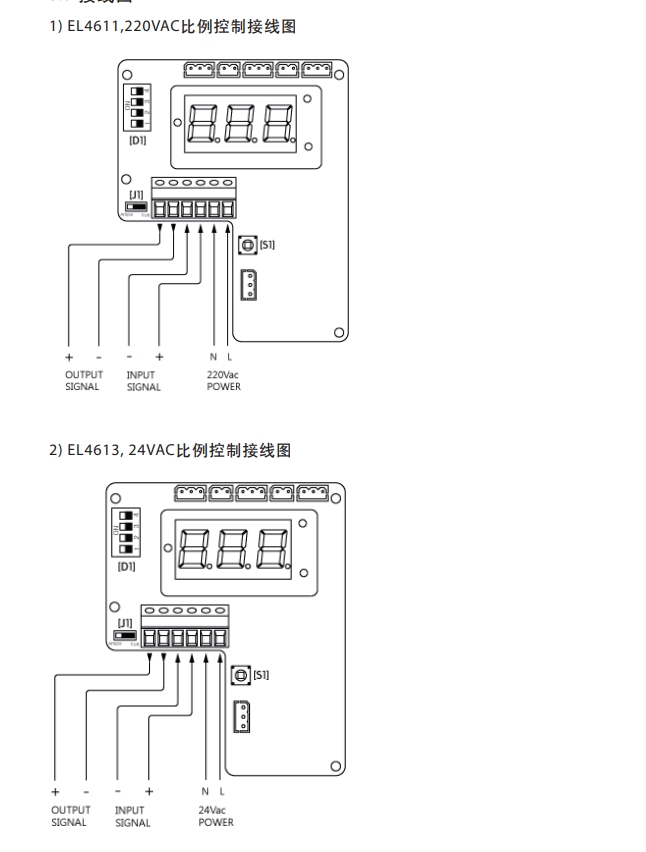

EL4600电动执行器接线图：

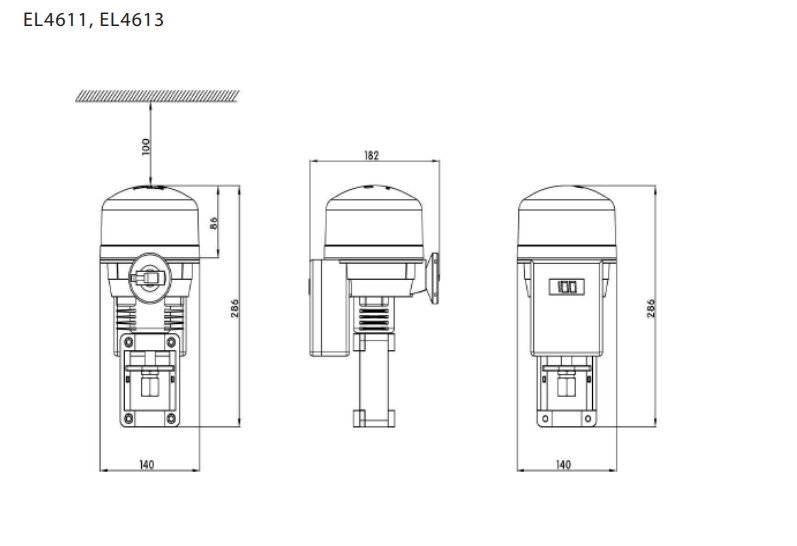

EL4600电动执行器安装尺寸：
