SPIRAXSARCO EP6是两线制回路供电定位器，需要4~20mA控制信号，旨在用于直行程和角行程气动阀执行器。本定位器对来自控制器的信号和阀的实际位置进行比较，相应改变发送到执行器的气动输出信号。本定位器随附的安装套件适合符合NAMUR标准的所有气动执行器。

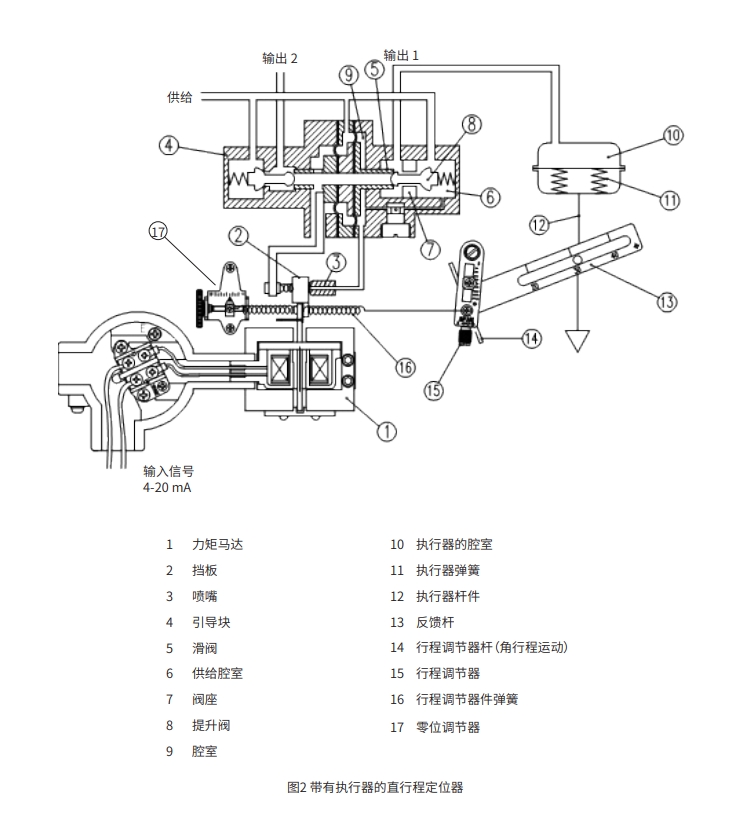

EP6直行程定位器工作原理：

在将输入信号提供给定位器以打开阀门时，由力矩马达(1)产生的作用力会推动挡板(2)向喷嘴(3)的对侧移动。

 喷嘴(3)和挡板(2)之间的间隙变大，同时在引导块(4)内部腔室(9)中的空气经由喷嘴(3)排出。

在此气流作用下，滑阀向右移动。

随后腔室(10)压力升高，当腔室内部压力足以推动执行器弹簧(11)时，执行器杆件(12)将开始向下移动穿过反馈杆，由此执行器杆件的直行程运动转换为行程调行程调节器杆(14)的角行程运动。

随后腔室压力升高，当腔室内部压力足以推动执行器弹簧时，执行器杆件将开始向下移动穿过反馈杆，由此执行器杆件的直行程运动转换为行程调节器杆的角行程运动。

行程调节器行程杆(14)的角行程运动随后将再次驱动行程调节器件(15)转动，并拉动行程调节器件弹簧(16)。

当阀门到达给定输入信号位置时，行程调节器件弹簧(16)的拉力和力矩马达(1)的作用力将达到平衡，同时挡板(2)将移

回初始位置以减小它与喷嘴(3)的间隙。

经由喷嘴(3)排出的空气量将减少，腔室(9)压力将再次升高。

滑阀(5)将移回左侧原始位置，同时提升阀(8)也会向同一方向移动以阻挡阀座(7)，从而阻止气源中的空气进入腔室(10)内。

由此，执行器将停止工作，并且定位器将恢复正常状态。

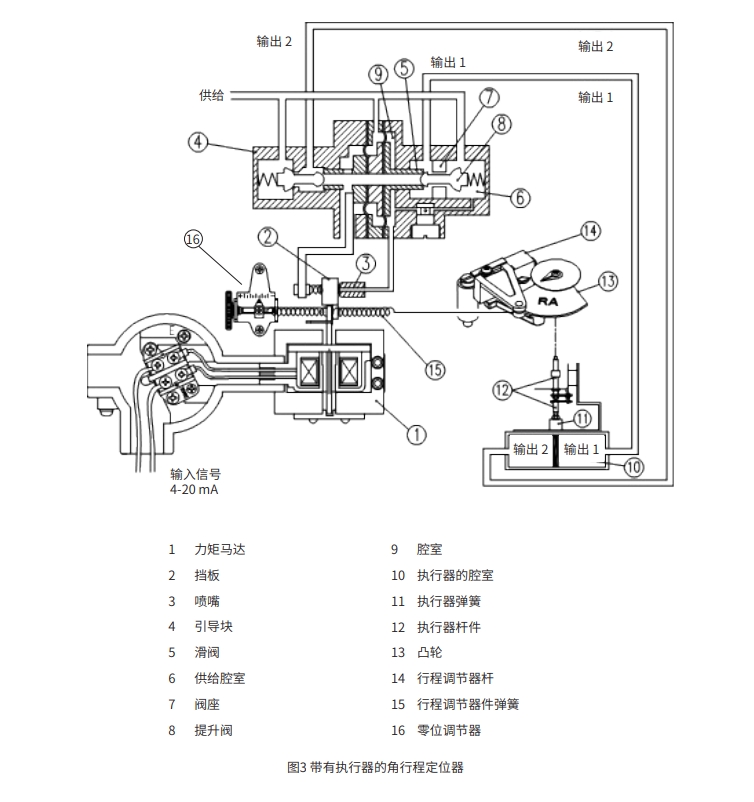

EP6角行程定位器工作原理：

在将输入信号提供给定位器以打开阀门时，由力矩马达(1)产生的作用力会推动挡板(2)向喷嘴(3)的对侧移动。

喷嘴(3)和挡板(2)之间的间隙变大，同时在引导块(4)内部腔室(9)中的空气经由喷嘴(3)排出。

在气流作用下，滑阀向右移动。

随后，滑阀将提升阀(8)从阻挡其移动的阀座(7)上推离，同时所提供的压力（空气）穿过阀座(7)和OUT1端口，通过OUT1进入执行器的腔室(10)。

随后腔室(10)的OUT1压力升高，执行器杆件(11)将旋转并穿过反馈轴(12)，同时执行器的旋转运动将传递至凸轮(13)。

该运动会促使行程调节器控制杆(14)转动，并拉动行程调节器件弹簧(15)。

当弹簧到达给定输入信号位置时，行程调节器件弹簧(15)的拉力和力矩马达(1)的作用力将达到平衡，同时挡板(2)将移回初始位置以减小它与喷嘴(3)的间隙。

经由喷嘴(3)排出的空气量将减少，腔室(9)压力将再次升高。

滑阀(5)将移回左侧原始位置，同时提升阀(8)也会向同一方向移动以阻挡阀座(7)，从而阻止气源中的空气进入腔室(10)内。

由此，执行器将停止工作，并且定位器将恢复正常状态。

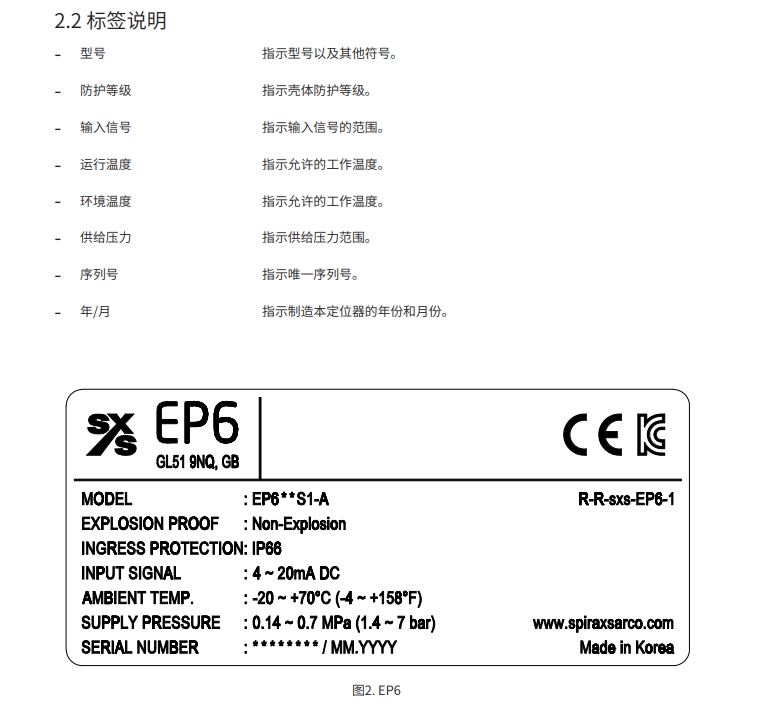

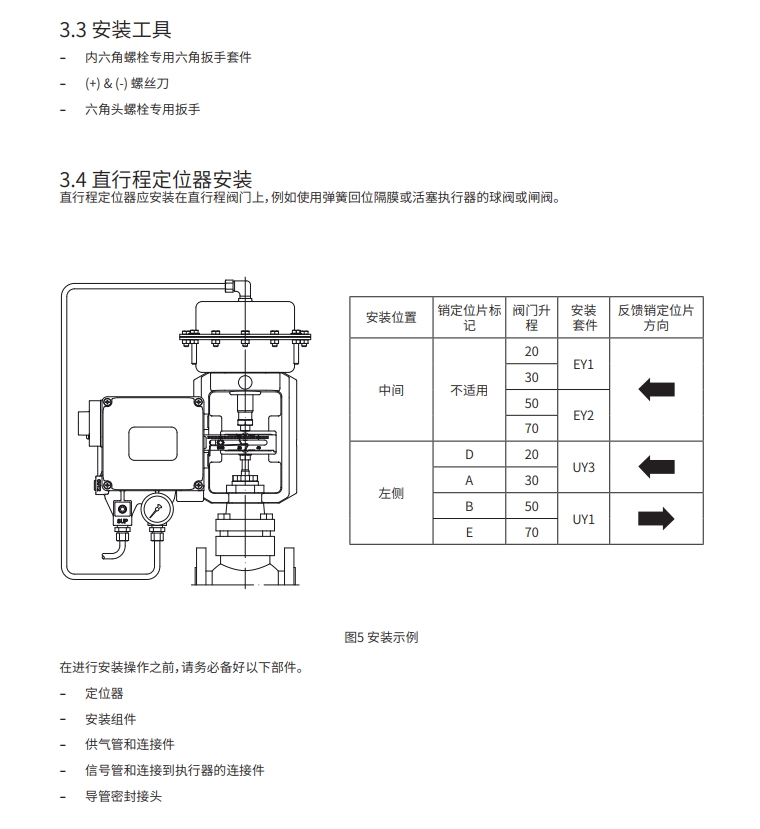

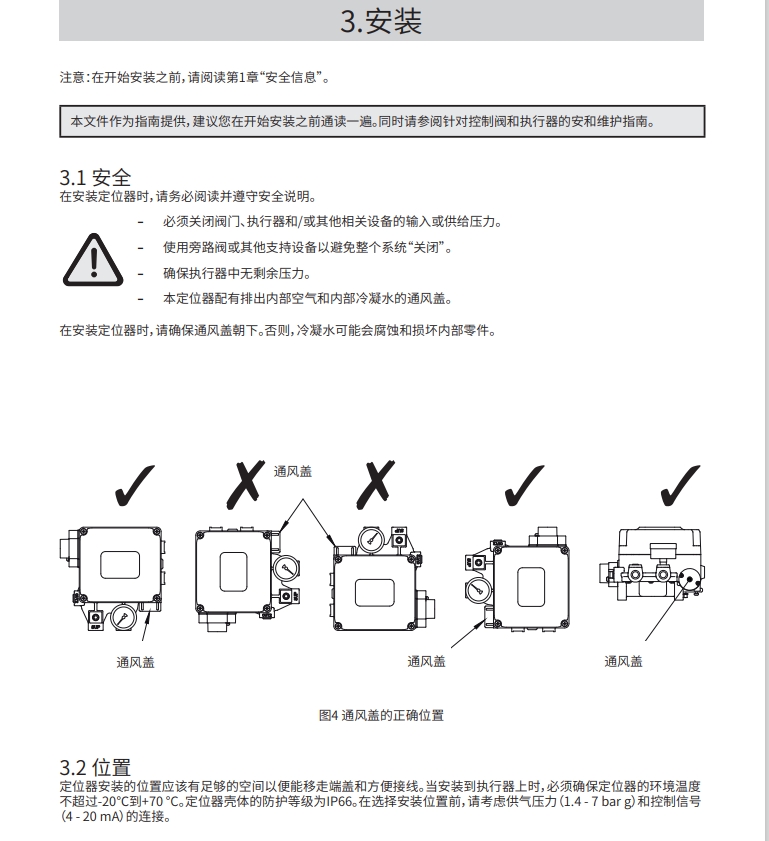

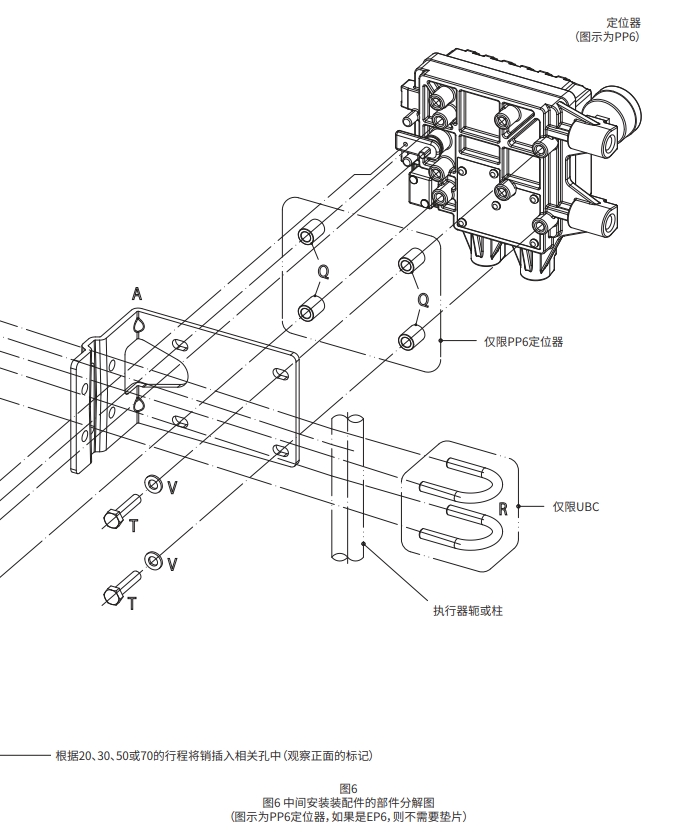

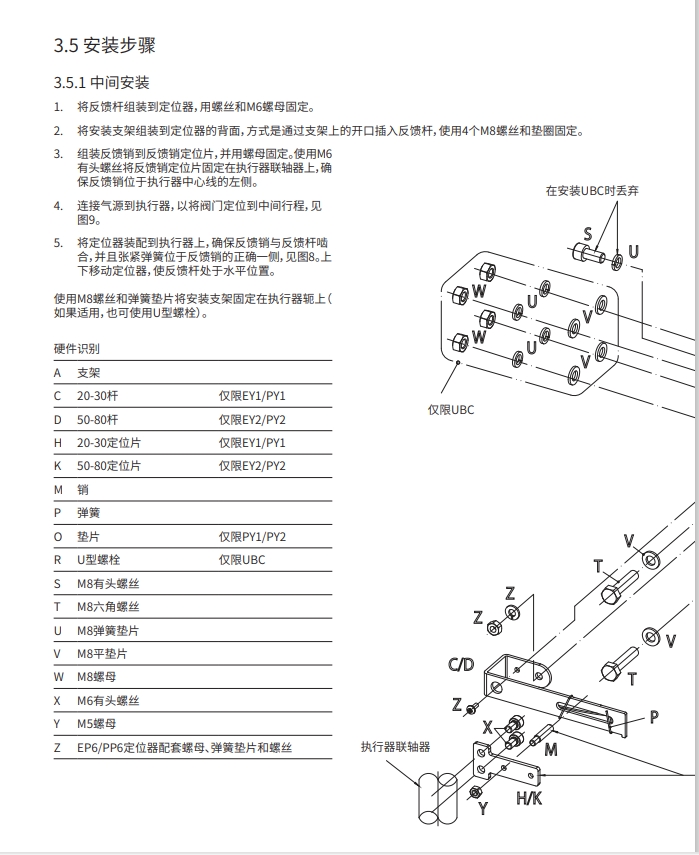

棋牌平台EP6定位器安装说明书：

以上就是EP6定位器说明书的部分内容，完整版请点击连接查看：EP6电气定位器说明书 如果还有不明白的地方，可以咨询我们技术人员。
