棋牌平台EP6防爆型定位器安装和维修指南

EP6防爆型定位器简介

EP6是两线制回路供电定位器，需要4~20mA控制信号，旨在用于直行程和角行程气动阀执行器。本定位器对来自

控制器的信号和阀的实际位置进行比较，相应改变发送到执行器的气动输出信号。本定位器随附的安装套件适合符

合NAMUR标准的所有气动执行器。

防爆警告

请务必根据当地、地区和国家防爆规定使用和安装本设备。

- 请参阅“8.认证”。

- 当安装现场存在易爆气体时，应使用防爆型电缆和垫圈。

- 打开产品封盖前，应完全关闭电源。打开封盖前，确保临近的所有电气部件无残余电压。

- 防火壳体型定位器具有2个电源连接端口。用户应当使用防爆型电线和填料。任何闲置的端口需要安装绝缘插头。

- 应当使用带有M4弹簧垫圈、表面积大于1.25 mm2的圆形端子来连接电源。

- 对于外部接地端子，应当使用表面积大于5.5 mm2的圆形端子。

- 静电容易引发爆炸。使用干布清洁本产品时可能产生静电。在危险环境下必须避免产生静电。在清洁本产品的表面时，必须使用湿布。

- 请使用经认证的防爆电缆密封接头和防爆插头以达到防爆标志要求和IP66防护等级。

- 如需了解与防火连接参数相关的其他信息，请直接联系棋牌平台。

- 阀门定位器必须串接一个额定电流不高于62mA、断流容量高于1500A、额定电压不低于产品工作电压的熔断器。

- 电缆入口必须配备引入装置，该引入装置必须是防爆检验机构认可的Ex型引入装置（对于NEPSI——根据GB3836.1-2010和GB3836.2-2010的要求）且符合产品防爆标志的要求，并且电缆引入装置的安装必须按照其说明进行。

1.2 接线

本定位器在设计时已充分考虑了用户的安全，但用户仍需遵守下述注意事项：

i) 确保正确安装。如果未能按照本手册的要求正确安装，则安全无法保证。

ii) 接线应根据IEC 60364或等同标准。

iii) 保险丝不应安装在保护接地导体内。不能因为断开或移走其他设备而影响接地系统的完整性。

1.3 预期用途

参考安装和维护指南、产品标和技术信息册，检查本产品是否适合意向用途/应用。本产品符合2014/34/EU (ATEX)

指令针对在潜在爆炸性环境中使用的设备的要求。

2.2 标签说明

- 型号 指示型号以及其他符号。

- 防爆特性 指示经认证的防爆等级。

- 防护等级 指示壳体防护等级。

- 输入信号 指示输入信号的范围。

- 运行温度 指示允许的工作温度。

- 环境温度 指示防爆所允许的环境温度。

- 供给压力 指示供给压力范围。

- 序列号 指示唯一序列号。

- 年/月 指示制造本定位器的年份和月份。

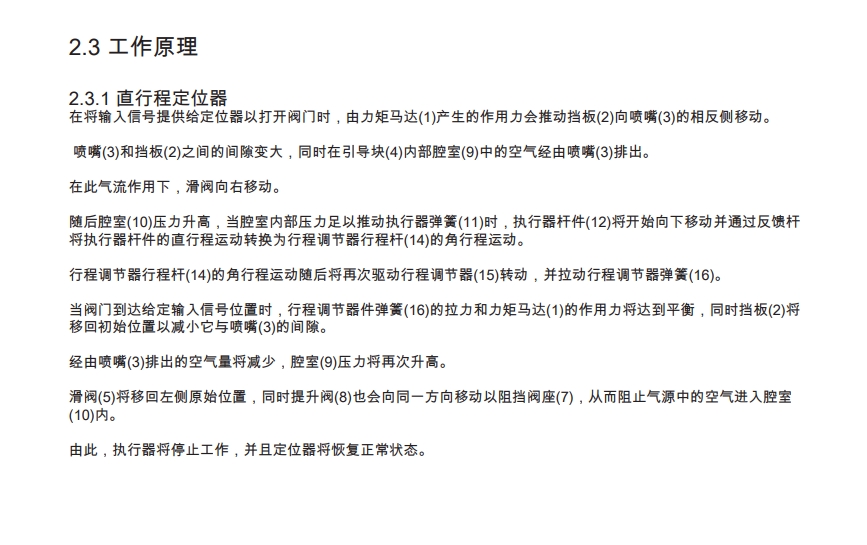

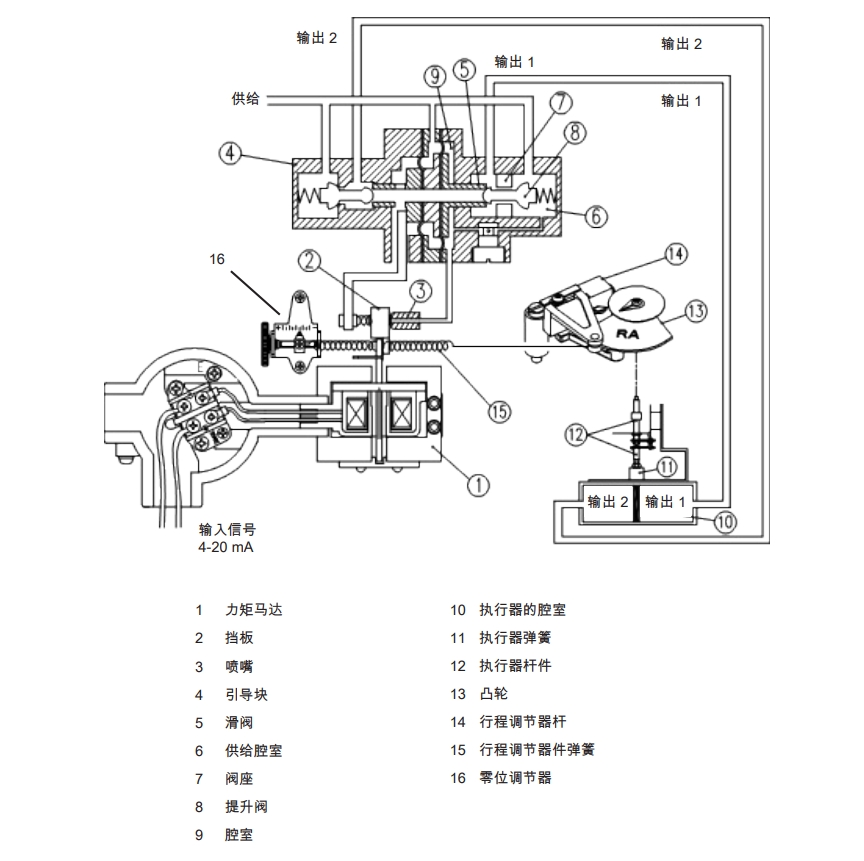

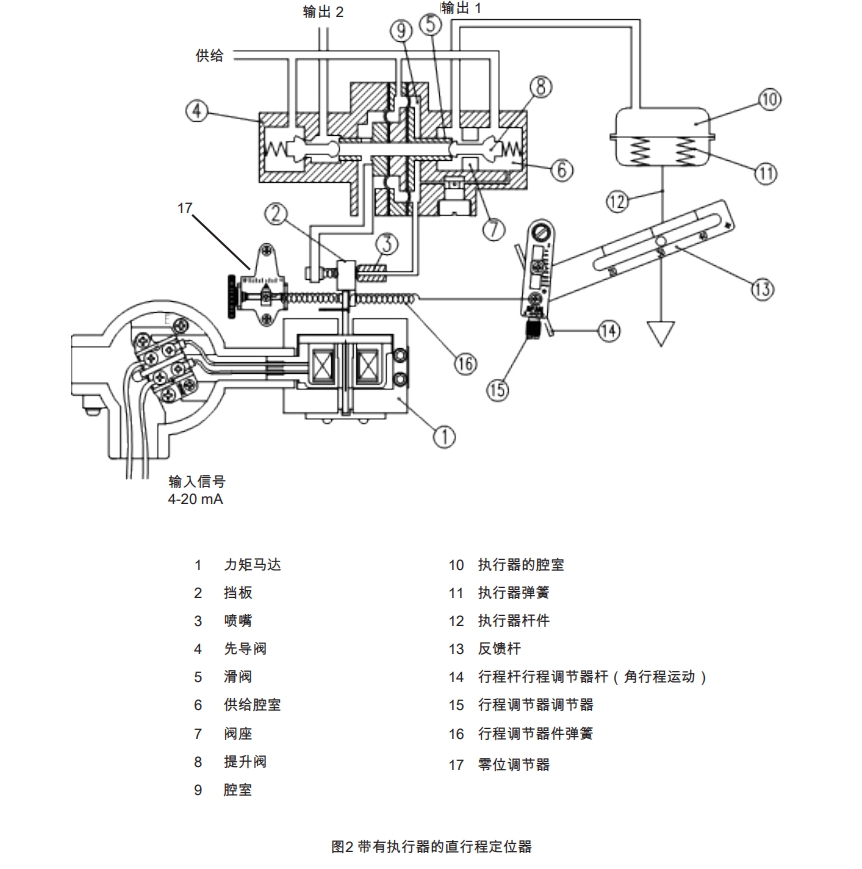

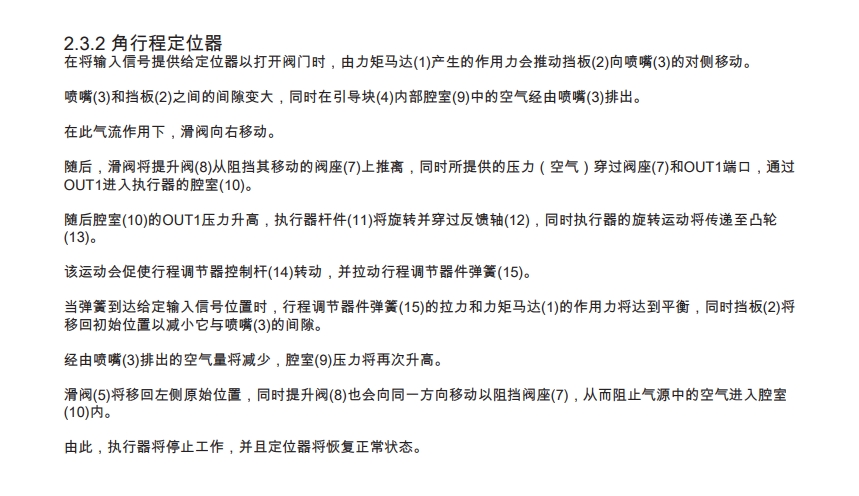

EP6防爆型定位器工作原理：

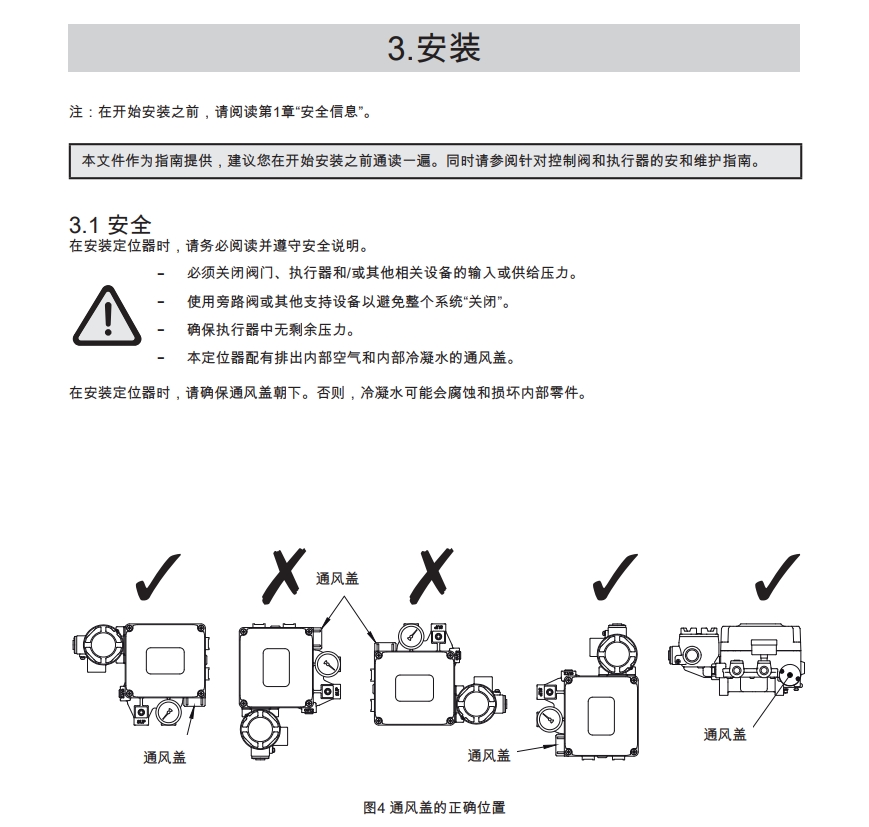

EP6防爆型定位器安装说明：

以上就是EP6防爆型定位器说明书的部分内容，因为资料太多就不一一展示了，完整版可以点击连接查看EP6防爆型电气定位器说明书 （pc端可以直接查看，移动端直接下载pdf格式），如果想了解EP6防爆型定位器价格或者其他技术问题，可以咨询我们技术人员。
