棋牌平台25系列导阀型隔膜式调节阀，通过对同一主阀、不同型号导阀的多元化组合，可有效的控制蒸汽温度和/或压力。下面我们来介绍一下25p蒸汽减压阀工作原理。

棋牌平台25p蒸汽减压阀工作原理：

启动前正常的位置是主阀关闭,导阀由弹簧力作用打开。蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出。当导阀流入的蒸汽大于由控制孔流出的蒸汽,主隔膜室中的控制压力增大,打开主阀。

随着蒸汽流过主阀,下游压力的增量经由感应管反馈作用在导阀隔膜下部,该作用力平衡了隔膜上部的弹簧压缩力,使导阀逐渐关闭节流,从而维持主隔膜室中的压力,控制主阀的开度输送适量的蒸汽。调节导阀隔膜上的弹簧,即可改变下游的设定压力。当不需要蒸汽时,感应管压力增大,关闭导阀,控制压力由控制孔释放,使主阀紧密关闭。

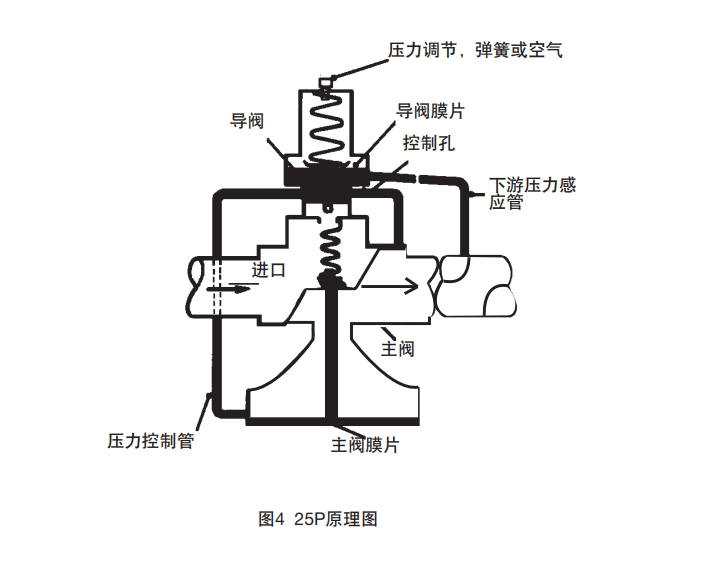

25p蒸汽减压阀工作原理图
