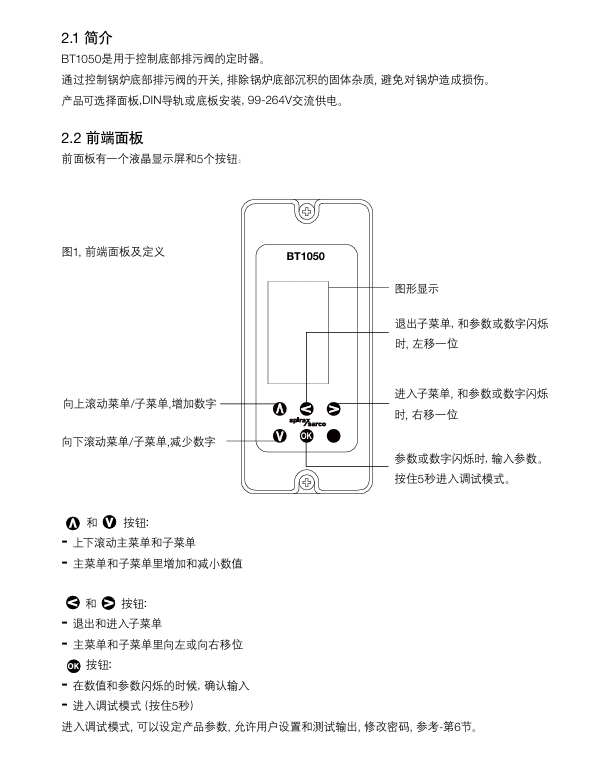

BT1050是用于控制底部排污阀的定时器。通过控制锅炉底部排污阀的开关, 排除锅炉底部沉积的固体杂质, 避免对锅炉造成损伤。产品可选择面板,DIN导轨或底板安装, 99-264V交流供电。下面展示一下棋牌平台BT1050排污控制器安装使用说明书。

完整版（可下载）请点击查看：BT1050排污控制器安装使用说明书

机械安装说明：

注意：在安装本产品之前, 请阅读第1节的安全信息。

产品必须安装在合适的工业控制面板或防火盒, 提供碰撞和环境保护。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P13（UL50/NEMA250）。本产品满足UL508条23.2的要求，可认为是工业应用SVA防火外壳一部分。

1 环境条件

产品安装环境要减小热, 震动和电气干扰的影响（参考第一节-‘安全信息’）

如果没有额外的防风雨装置, 不要把产品安装室外。

2 安装在DIN导轨上

随产品提供夹子和一套自攻螺丝, 安装在35mmDIN导轨上。在外壳后部, 有两组孔来确定高度位置。

可以调整夹头来调整位置。夹头安装在一组孔中, 用提供的两个螺丝固定。确保夹子和导轨夹紧。

注意：只用随产品提供的螺丝

3  安装在底板上

在底板上, 按图4所示钻孔。-把产品安装在底板上, 用两个螺丝, 螺帽和垫圈通过上下两个插槽固定。

注意：不要在产品外壳上钻孔, 或用自攻螺丝。

4 安装在剪裁的面板上

（如果用仪表框, 最小面板厚度是1mm）-产品顶部和底部有一体的螺纹插口（M4×0.7）-提供两个M4×25mm, 纤维垫片和仪表盖

注意：不要用超过25mm长度的螺丝, 避免电击。-按照图4的尺寸剪裁面板, 根据指示钻螺孔。-去除垫圈的背衬后, 安置在产品的前面。-仪表框可用于改善外观。如果需要, 安装到面板的外侧。-从面板的后部安装产品, 使用螺钉, 垫圈（仪表框）等固定。-拧紧M4螺丝,  1.0 - 1.2Nm

注意：不要在产品上钻孔或使用自攻螺丝
