棋牌平台CP32电导率感应器安装维修使用说明书

棋牌平台CP32电导率感应器安装维修使用说明书

棋牌平台CP32电导率感应器与控制器相连,测量水的电导率（与TDS关联)。通常用于蒸汽锅炉的排污监测和控制。

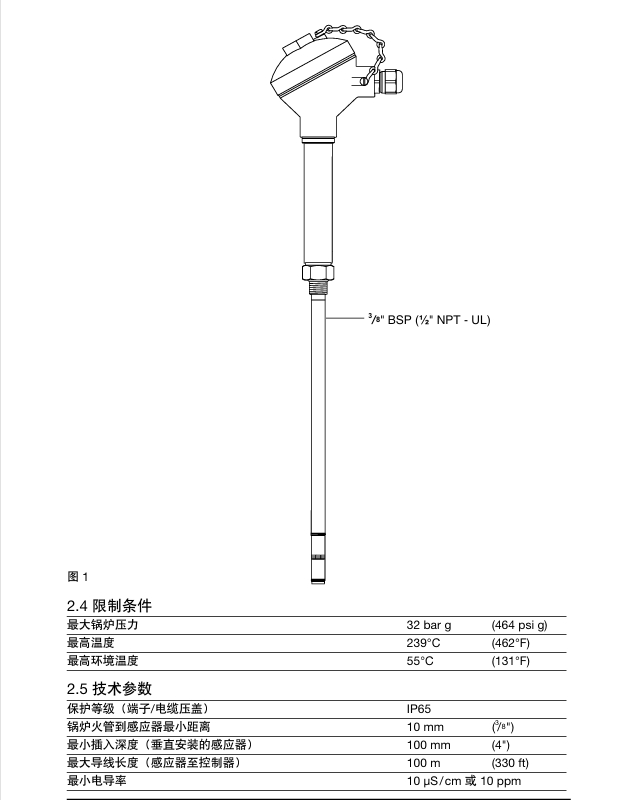

CP32有三种标准长度的探头,一个3/8"BSP螺纹（1/2"NPT需指定）可安装在棋牌平台感应器弯头、带螺孔的法兰或直接安装在锅炉接口处。

CP32内置温度感应器,在与BC3200或BC3210控制器相连使用时,能检测水垢的生成（UK专利No.2297843),并自动进行探头清洁循环（UK专利No.2276943)。

这一循环可使感应器上的水垢变得疏松多孔或脱落,从而可以连续感应到感应器最初校定时的电导率。警告：这一特性不能取代水处理,如果感应器处出现水垢,则锅炉内也必然会出现水垢。此时必须改善水处理以避免出现危险。

可供长度 mm(英寸)

300 (11.8), 500 (19.7) and 1 000 (39.4)

注: 1 000 mm 感应器只能垂直安装

棋牌平台CP32电导率感应器安装注意事项：

cp32感应器有三种标准探头长度,为300,500或1000mm,(12",20"和39"),不能切割至所需长度。

300mm和500mm型的探头可垂直安装或水平安装。

注意：1000mm型的探头只能垂直安装。

警告：感应器安装前锅炉必须进行泄压和排空。可能的话,应咨询锅炉制造商感应器安装的位置和最佳的TDS值范围。

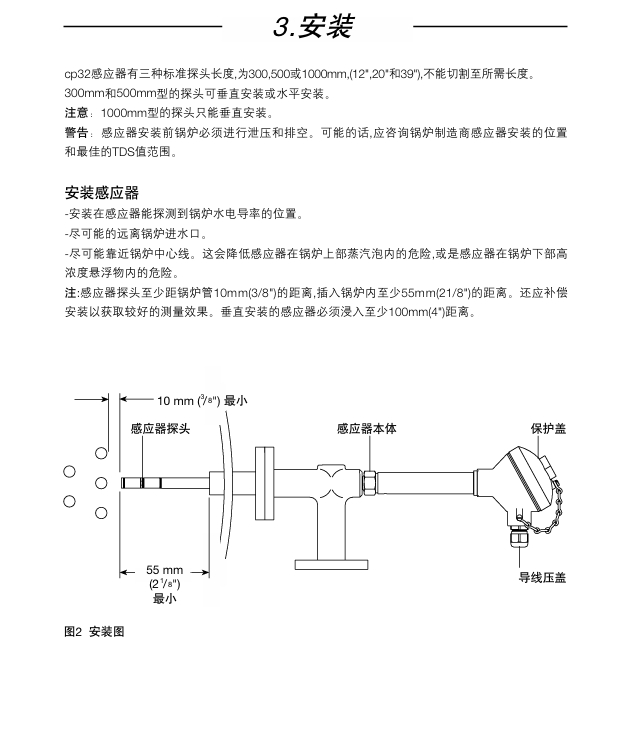

安装感应器-安装在感应器能探测到锅炉水电导率的位置。-尽可能的远离锅炉进水口。-尽可能靠近锅炉中心线。这会降低感应器在锅炉上部蒸汽泡内的危险,或是感应器在锅炉下部高浓度悬浮物内的危险。

注:感应器探头至少距锅炉管10mm(3/8")的距离,插入锅炉内至少55mm(21/8")的距离。还应补偿安装以获取较好的测量效果。垂直安装的感应器必须浸入至少100mm(4")距离

采用如下步骤安装感应器

确认内螺纹和外螺纹的连接状态良好。-在感应器螺纹上用最多三圈（不能再多）PTFE螺纹密封带。

警告：不要使用过多的密封带。不要使用粘贴类型的密封剂。

开始用手安装和固定感应器。然后用适全的扳手紧固感应器。-由于锥形/平行接口的性质,不推荐紧固的力矩值。-不要过分固定。感应器上应总能看到螺纹。

注：感应器的螺纹不应‘降至最低点’（即,感应器本体六角螺母能接触到内螺纹接口的表面）,

除非有明显的过度磨损或内螺纹落在允许公差以外,此时有必要更换或重新加工法兰或接口。

拆除和安装

警告：在旋松或取出感应器之前应确保锅炉或容器的压力降低，并排空至大气。-应使尺寸正确的扳手。-检查外螺纹和内螺纹是否有损坏的痕迹。过度紧固时有可能损坏螺纹，造成螺纹磨损成局部产

生冷焊效应（磨损/毛刺）。-如果发生损坏，更换感应器。-检查感应器绝缘未被撕裂或损坏
