棋牌平台LCR2652 BHD50 液位控制器、操作和显示单元 安装维修指南

由操作和显示单元BHD50和LCR2652液位控制器与液位传感器LP20/LP21/PA420组成的功能单元用作液位控制器和限制开关，例如用于蒸汽锅炉、（加压）热水装置以及冷凝水箱和给水箱。

一台BHD50可与一台LCR2652和一台BCR3250控制器一起使用，以提供一个组合的液位和TDS控制系统。液位限制开关（LCS3050和/或LCS3051）可以连接到LCR2652，以在BHD50上发出信号并记录液位报警。

完整版说明书请点击：棋牌平台LCR2652  BHD50 液位控制器使用说明书

LCR2652液位控制器处理来自LP20/LP21/PA420液位传感器的基于液位的电流信号。此输入信号被控制器识别为锅炉测量范围的0和100%。

操作和显示单元BHD50和液位控制器LCR2652构成一个功能单元，具有以下特性：

- 具有比例加积分控制动作（PI控制器）和电动控制阀（VMD - 阀门电机驱动）控制的三阀位步进控制器。

- 连续控制器，作为PI控制器，用于控制电动气动控制阀和用于泵开/关控制的继电器- 最低液位/最高液位限制的指示

- 填注或排放控制- 液位阻尼滤波器- 针对蒸汽和给水流量的电流输入（2元或3元控制）

- 4-20 mA实际值输出

- 液位限制开关报警输入(24Vdc)，用于显示任何LCS3050或LCS3051液位限制开关的状态

- 实际值的指示（以百分比和条形图表示）

- 连接液位传感器LP20/LP21/PA420时的标准化测量范围- 控制参数的指示/调整

- 针对蒸汽和给水流量的电流输入的调整和评估（2元或3元控制）

- 趋势记录- 错误、警报和警告的指示和列表

- 最低液位/最高液位报警输出继电器的测试

- 手动/自动操作

- Modbus RTU（RS232、RS422 或 RS485）和Modbus TCP（以太网10/100Mb）通信

- 密码保护

高频干扰对策

例如，异相开关操作可能会导致高频干扰。如果发生此类干扰并导致偶发性故障，我们建议采取以下措施来抑制干扰。

- 根据制造商的规格提供带有RC组合的电感负载，确保抑制干扰。

- 确保通向液位传感器的所有连接电缆与电源线隔开并分开铺设。

- 增加与干扰源的距离。

- 检查屏蔽与控制柜和辅助设备中的中央接地点(CEP)的连接。

- 通过铰接壳铁氧体环抑制高频干扰。

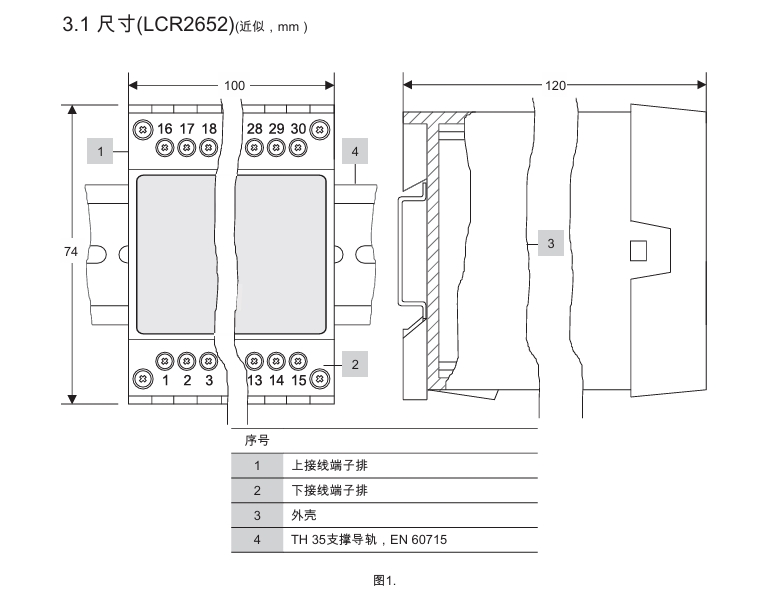

 停用/更换液位控制器LCR2652

- 关闭电源并切断设备的电源。

- 拧下左右固定螺丝。见图47。

- 拆除上下接线端子排。

 - 松开设备部的白色滑动固定装置，将设备从支撑导轨上取下
