DP143,DP143G,DP143H是铸钢阀体导阀型隔膜减压阀。

DP143减压阀可供型号

DP143 用于蒸汽系统

DP143G 软阀座型号适用压缩空气和其它工业气体，注：不能用于氧气。

DP143H 高温型，最高温度350℃

DP143减压阀口径和管道连接

DN15LC - 低排量型号, DN15, DN20, DN25, DN32, DN40, DN50 和 DN80.

标准法兰: PN40, BS 10 Table 'J' 和 ANSI 300.

可供型号: ANSI 150 和 JIS 20.

内部组件安装后，测试压力不超过 40 bar g三种不同颜色的弹簧可用于下同的下游设置压力：

红色 0.2bar g-17bar g

灰色 16.0bar g-24bar g

黄色 0.2bar g-3.0bar g

DP143减压阀技术参数：

阀体设计条件                       PN40

最高允许压力                       A-B-C 12.9 bar g @ 40℃

                                             A-D-E 最高26 bar g

最高允许温度                       350℃ @ 24 bar g

最低允许温度                       0℃

饱和蒸汽下                           A-D-E 26 bar g

最高工作压力                       A-B-C 14 bar g

最高工作温度                       DP143 300℃ @ 26 bar g

 DP143G                              120℃ @ 26 bar g

 DP143H                              350℃ @ 24 bar g

最低工作温度                       0°C

注：低于此温度，请咨询棋牌平台公司

最大压差                             A-D-E 26 bar

                                            A-B-C 14 bar

设计最大冷态水压试验压力 60 bar g

内部组件安装后，测试压力不超过 40 bar g

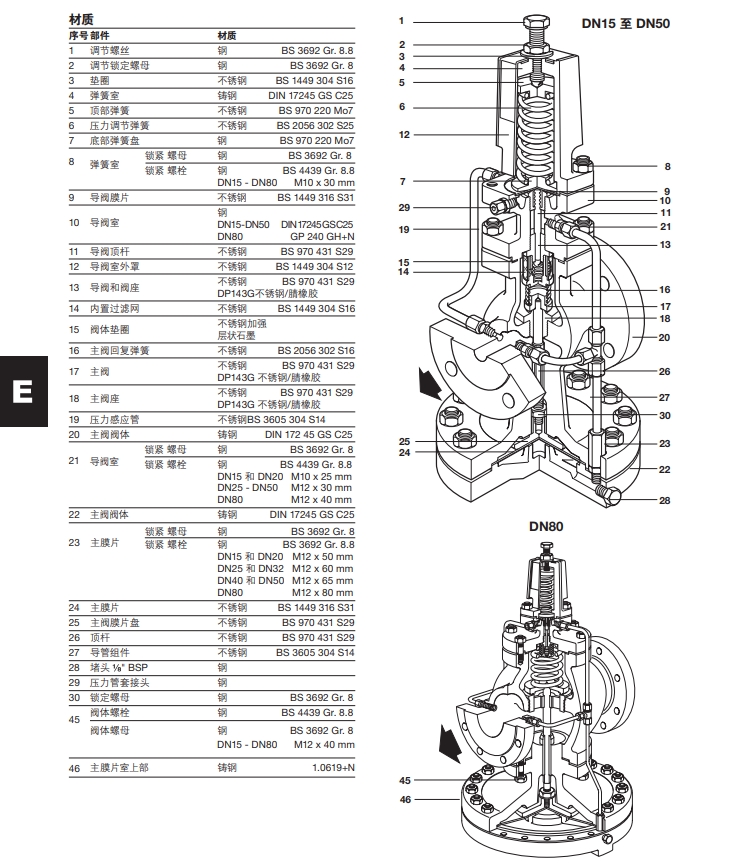

棋牌平台DP143减压阀材质结构图：

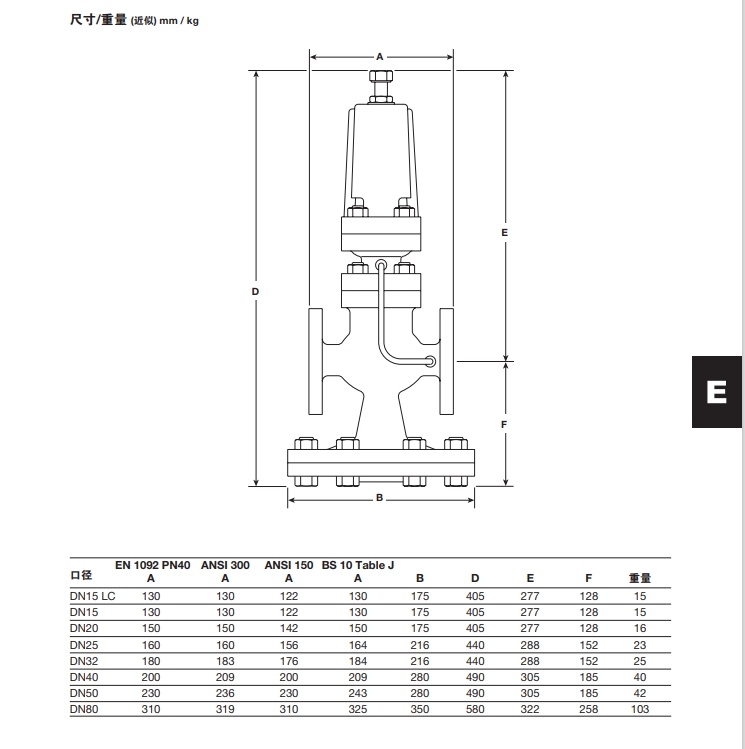

DP143减压阀尺寸/重量：

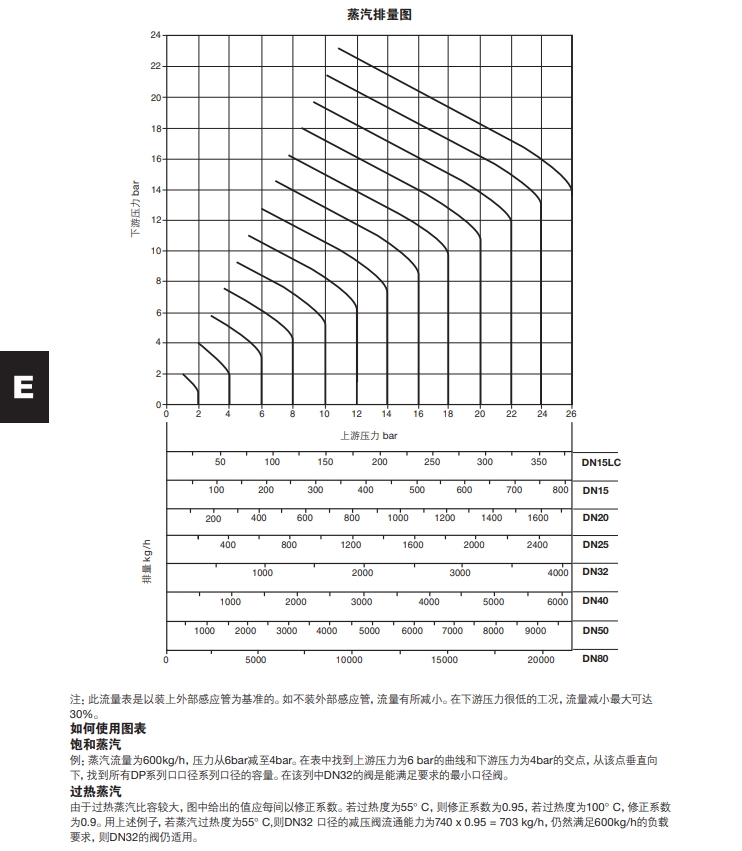

DP143减压阀蒸汽排量图：

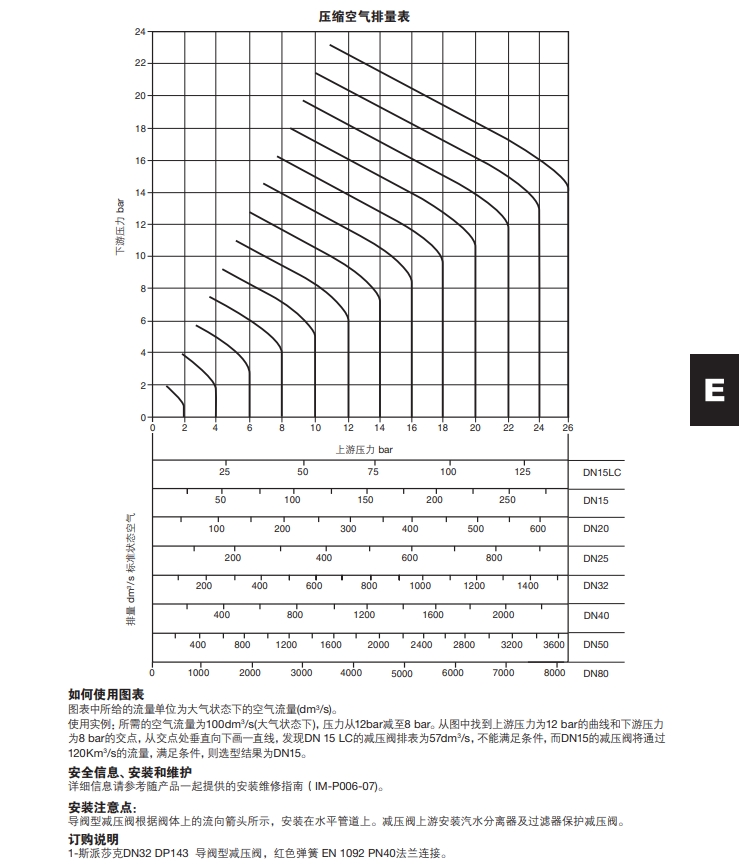

DP143减压阀压缩空气排量图：
