棋牌平台25P导阀型减压阀简介：

25P为自作用导阀型减压阀。通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定。在下游无负荷时，阀可以关闭。该减压阀为导阀型，主阀为单阀座，硬质合金阀芯处理，阀本体为球墨铸铁(或铸钢)，导阀通过螺栓直接安装在主阀上，阀在无负荷时能关闭。25P精确可靠，可以将蒸汽从高压减至设备的有效工作范围，并防止设备受损。

棋牌平台25P导阀型减压阀下游压力范围：

提供三种不同颜色的弹簧，以控制下游压力：

黄色：0.2 bar g-2.1 bar g

蓝色：1.4 bar g-7.0 bar g

红色：5.6 bar g-14.0 bar g

棋牌平台25P导阀型减压阀口径和管道连接：

½"-2":螺纹BSPT(BS21)。

½"-4":法兰PN16、25(球墨铸铁)，PN40(铸钢)。

5":法兰PN16、25(球墨铸铁)。

*其它连接尺寸请咨询棋牌平台。

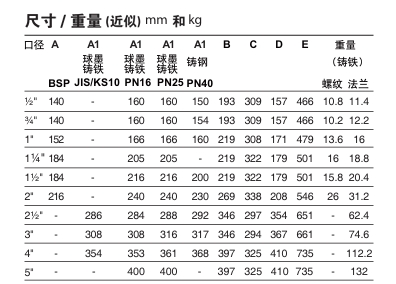

棋牌平台25P导阀型减压阀外形链接尺寸：

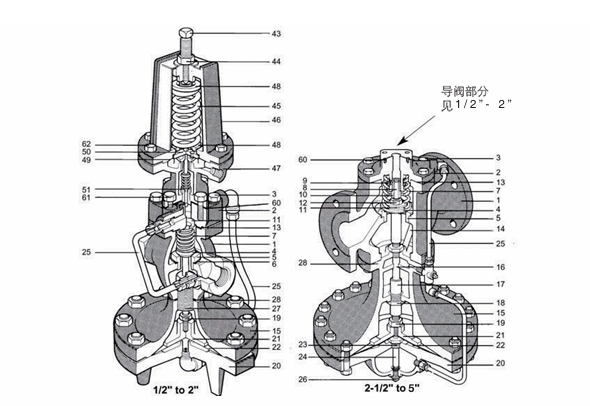

棋牌平台25P导阀型减压阀结构图：

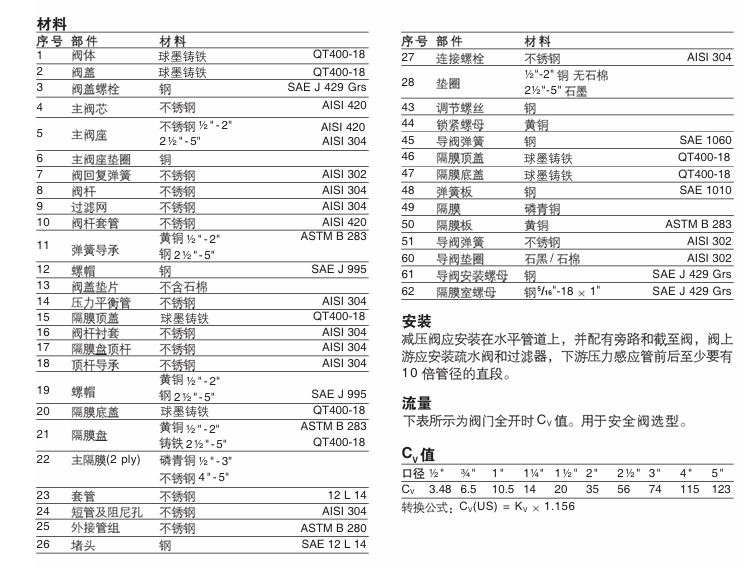

棋牌平台25P导阀型减压阀零件材料：

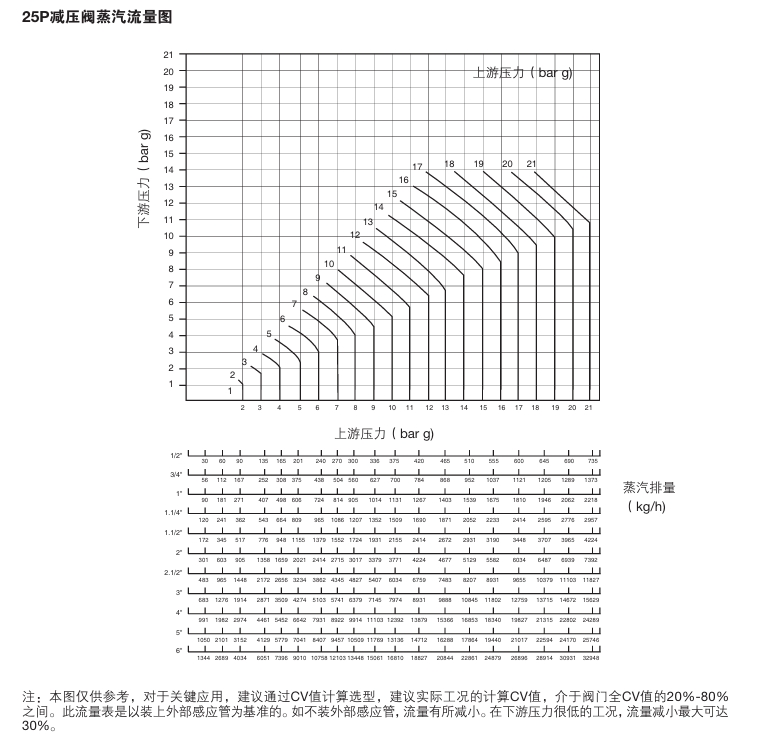

棋牌平台25P导阀型减压阀流量图：

棋牌平台25P导阀型减压阀安装

减压阀应安装在水平管道上，并配有旁路和截至阀，阀上游应安装疏水阀和过滤器，下游压力感应管前后至少要有10 倍管径的直段。

棋牌平台25P导阀型减压阀饱和蒸汽

流量5000kg/h，压力从8 bar减至5 bar。从上游压力8 bar与下游压力5 bar的支点垂直向下，找满足流量条件的口径，可得80mm的阀是最小可满足需要的口径。由于过热蒸汽的比容较高，所以需将图中查得的数据加以修正。过热55oC（100oF)的修正系数为0.95，过热110oC（200oF)的修正系数为0.9。因此，80mm阀，若蒸汽过热55oC，则流量为5900×0.95=5600kg/h，仍可足够满足所需5000kg/h
