进口棋牌平台波纹管截止阀BSA3BD简介：

该系列标准产品采用三层波纹管密封。设计用于蒸汽、气体、液体、冷凝水及水系统。BSA3-BD为平阀芯，标配带平衡阀芯。本产品符合欧洲压力设备指令，可以根据要求提供CE标志。棋牌平台波纹管密封截止阀的波纹管密封设计可以完全消除阀杆填料密封泄漏的问题，从而确保设备的安全性，同时达到节能效果。我们的BSA系列阀门可确保零泄漏，从而满足全球极严格的泄漏等级要求。波纹管密封截止阀的典型应用BSA系列阀门适用于众多行业，包括石油和石化行业、食品与饮料行业、造纸以及制药行业。

棋牌平台波纹管截止阀BSA3BD技术参数：

A - B - B PN40

阀体设计条件PN40

PMA最高允许压力                     40 bar g @ 0°C

TMA最高允许温度                     400°C @ 23.8 bar g

最低允许温度                             -10°C

PMO饱和蒸汽下最高工作压力   31.3 bar g

TMO最高工作温度                     400°C @ 23.8 bar g

最低工作温度                             -10°C

最低工作压力                             0 bar g

最高压差由PMO决定

设计最高冷态试验压力:             60  bar g

 A - C - C PN25

阀体设计条件PN25

PMA最高允许压力                   25 bar g @ 0°C

TMA最高允许温度                   400°C @ 14.8 bar g

最低允许温度-10°C

PMO饱和蒸汽下最高工作压力 20.5 bar g

TMO最高工作温度                   400°C @ 14.8 bar g

最低工作温度                            -10°C

最低工作压力                           0 bar g

最高压差由PMO决定

设计最高冷态试验压力:            37.5  bar g

 A - D - D PN16

阀体设计条件PN16

PMA最高允许压力                       16 bar g @ 0°C

TMA最高允许温度                       400°C @ 9.5 bar g

最低允许温度                               -10°C

PMO饱和蒸汽下最高工作压力    13.5 bar g

TMO最高工作温度                      400°C @ 9.5 bar g

最低工作温度                             -10°C

最低工作压力                             0 bar g

最高压差由PMO决定

设计最高冷态试验压力:              24  bar g

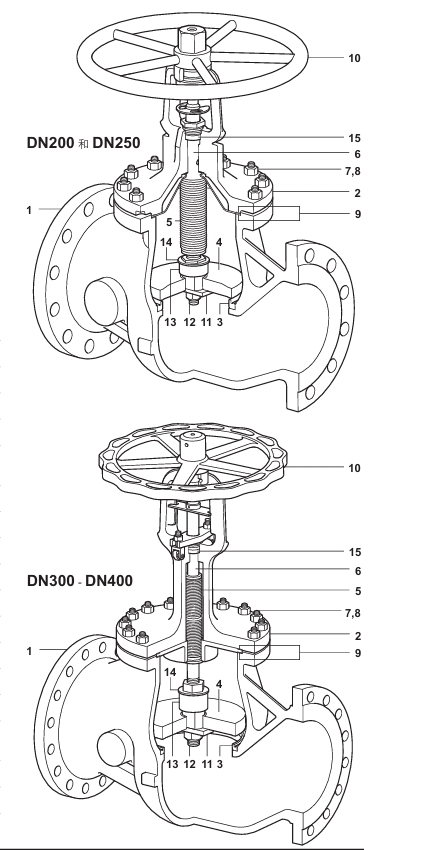

棋牌平台波纹管截止阀BSA3BD结构图：

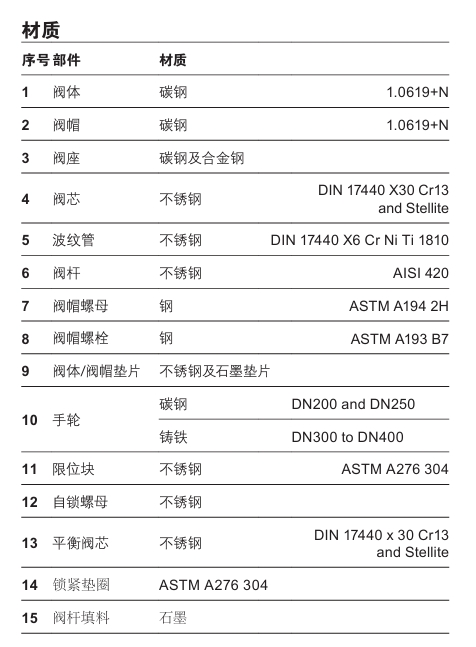

棋牌平台波纹管截止阀BSA3BD零件材料：

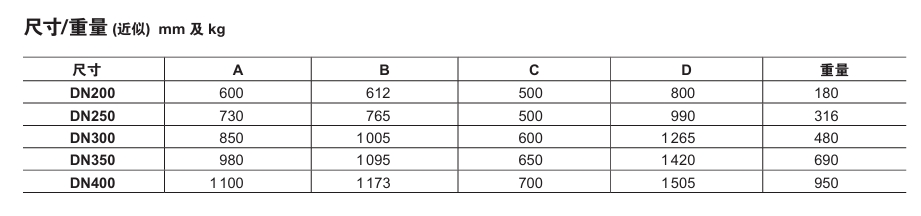

棋牌平台波纹管截止阀BSA3BD连接尺寸：
