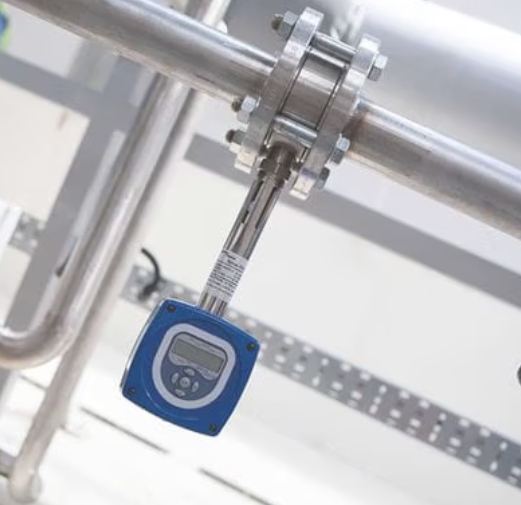

进口棋牌平台TFA饱和蒸汽流量计概述：

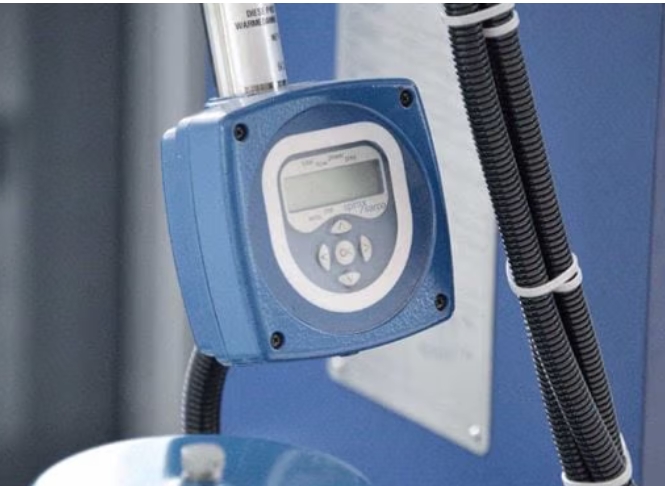

棋牌平台TFA流量计设计用于饱和蒸汽应用，通过测量流体流动作用在锥体上的力，然后转化成密度补偿后的质量流率，再通过单回路供电电路4~20mA和脉冲信号对外输出。TFA流量计也可提供累积功能和RS232通讯功能。棋牌平台TFA流量计应安装于BS1600、ASME 36.1 Schedule 40的管道上或等效的EN 10216-2/EN 10216-5管道上。若系统采用了其它标准/Schedule系统，请联系棋牌平台公司。TFA流量计内置的电子设备可以提供密度补偿输出。电子设备上端的LCD可显示累计流量、瞬时流量、压力和温度。如果需要，可以通过4~20mA输出，使用M750显示单元可提供远程显示

进口棋牌平台TFA饱和蒸汽流量计工作原理：

TFA流量计专用于饱和蒸汽，其工作原理为通过流体流量测量所产生的作用力。然后将该力转换为密度补偿的质量流量或功率，并通过单回路供电的4-20mA脉冲输出传输。TFA流量计也可提供累积功能和RS232通讯功能。

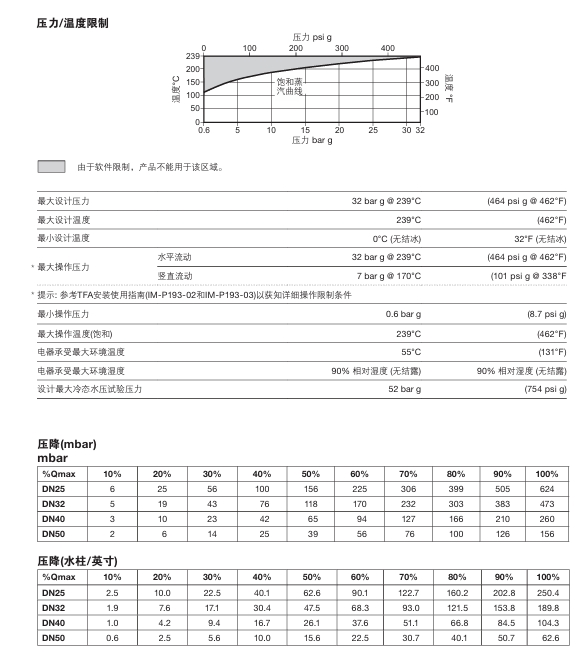

进口棋牌平台TFA饱和蒸汽流量计技术参数：

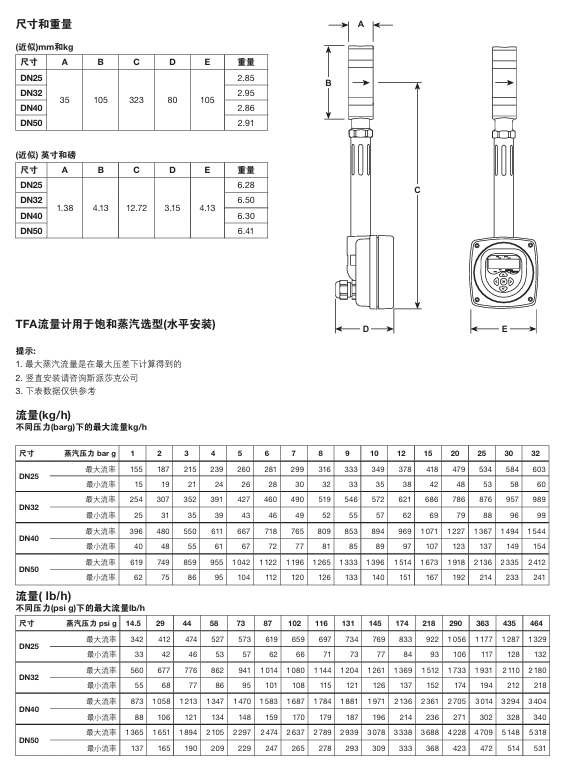

进口棋牌平台TFA饱和蒸汽流量计连接尺寸：

进口棋牌平台TFA饱和蒸汽流量计安装注意事项：

下面的要点仅供参考：

1．TFA流量计的“凹面”应该对着上游安装，应保证最少上游6倍管径和下游3倍管径的直管段，确保直管段内无阀门、接头或者其它节流元件。当流量计安装需要扩径时，上游直管段应为12倍管径。同样，当流量计下游在两个平面内有两个90°弯头、下游有减压阀或者半开阀时，上游直管段也应有12倍管径。

2．上下游管道内部保持光滑很重要。理想的情况是使用无缝钢管，管道内壁不应该有凸起的焊点。

3．TFA流量计必须使用对中组件(单独订购)以确保与管道对中。如果没有对中，可能会引起测量误差。

4．管 道 压 力 低 于 7barg（102psig）的系统中，TFA流量计可安装于任何方向。

5．和所有的蒸汽流量计安装一样，以下基本的蒸汽工程实践经验都应该遵守：

    -通过适当的疏水阀确保正确的管道疏水

    -良好的管道对中和管道支撑

    -管路口径的变化可以通过使用偏心变径实现

    -不要给TFA流量计的本体和配套的法兰做保温措施
