SX90过程控制器简介：

SX90为1/8DIN面板安装式控制器，适用于具有固定预设定点系统的常量设定点控制。控制器有多种输入和输出，使用PID控制工业过程。SX90控制器与棋牌平台的气动电动控制阀、电子和电气设备配套使用。

SX90过程控制器特点：

-通用输入-热电阻，热电偶，mA和mV。

-通用输出-VMD(阀门马达驱动),连续mA和电压,用于开关控制的继电器和逻辑信号。

-辅助电源-用于需要24VDC的外部变送器。

-设定点-SX90可以本地设定、远程设定,或者从4个设定点中选择。

-斜坡-从一个设定点到另一个设定点之间的变化率,有两个独立的坡度(斜坡向上或者斜坡向下)。

-远程设定点-用于两个控制器的串级控制(主/从),或远程设定点控制。

-再传送功能-用于过程值或设定值的再传送,或作为第二个模拟输出。

-Event报警-4个程序化继电器输出,用于偏差、区域和过程值报警。

-快速代码-5位的快速代码,控制器可以被简单的安装和调试。

-串口通信-通过串口RS485(5线),最多可以连接64个控制器到管理系统。

-自动/手动-通过键盘或者逻辑输入,可以切换自动模式和手动模式。

-逻辑输入-3个逻辑输入提供了多种的选择功能。

-电位计输入-用于反馈阀门位置。

-文本信息-可以设置成滚动文本信息，能提醒用户注意过程状态。

-强制输出-强制输出电平由仪表参数确定,可以由逻辑输入端或写入参数来激活。

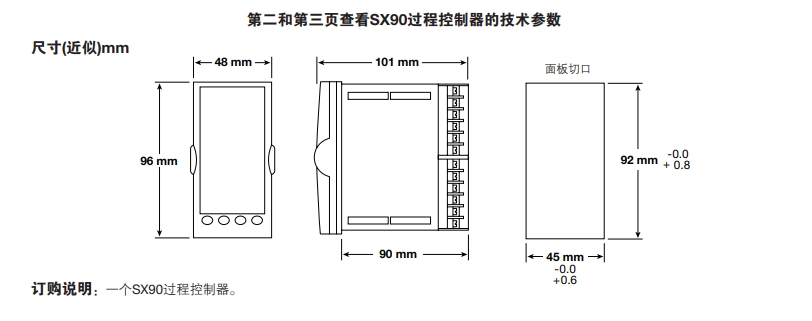

SX90过程控制器尺寸：

认证

控制器符合93/68/EEC标准，符合电气设备必要的保护条件的EN61010-1:90标准。

-EMC排放标准: EN 61326-1: 1997 Class B (包括修正A1, A2和A3)。

-EMC免疫标准: EN61326-1: 1997 工业地点(包括修正A1, A2和A3)。

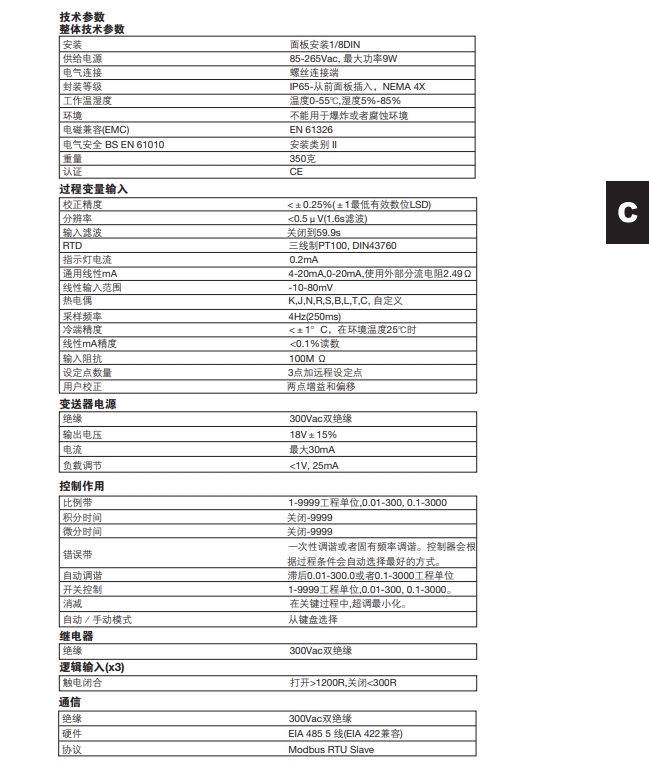

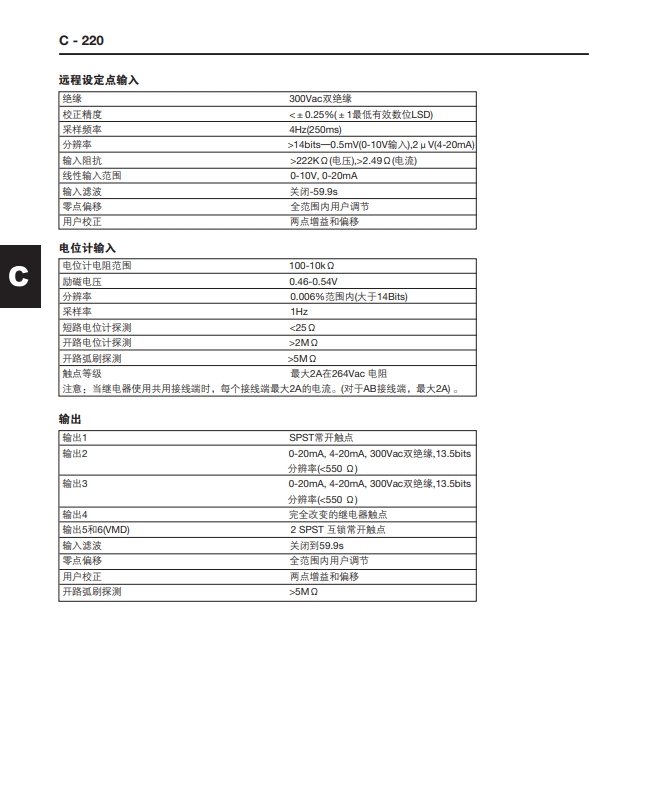

SX90过程控制器技术参数：

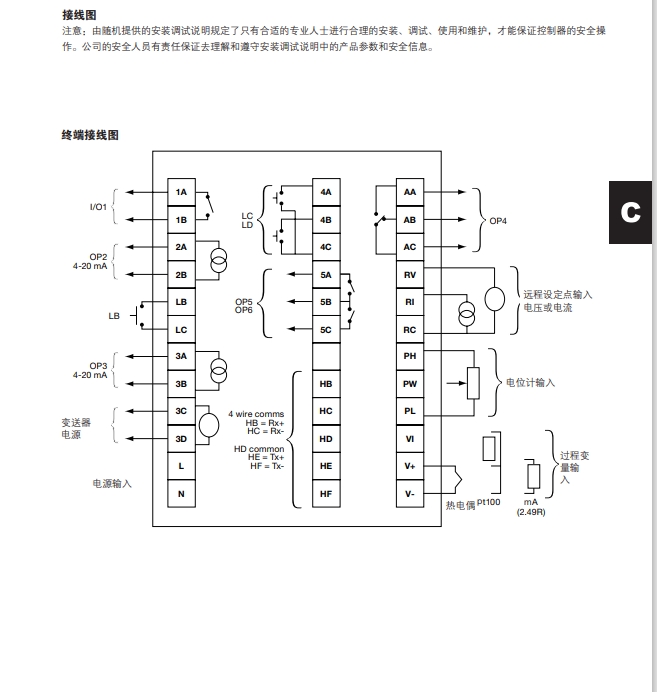

SX90过程控制器终端接线图：

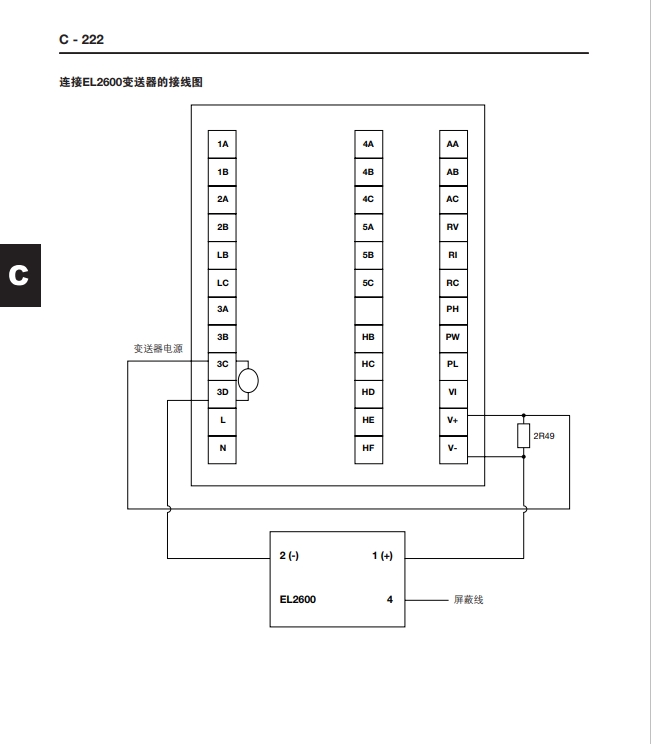

SX90过程控制器连接变送器接线图：
