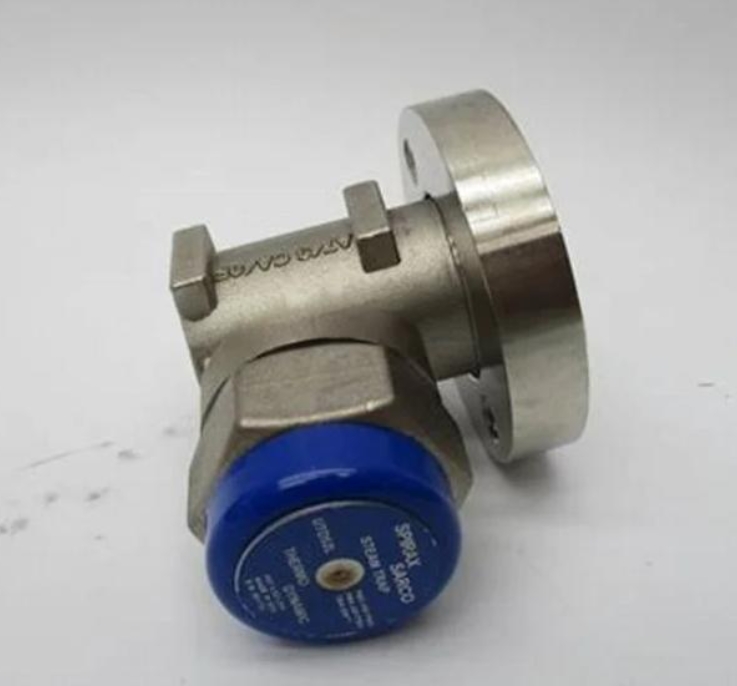

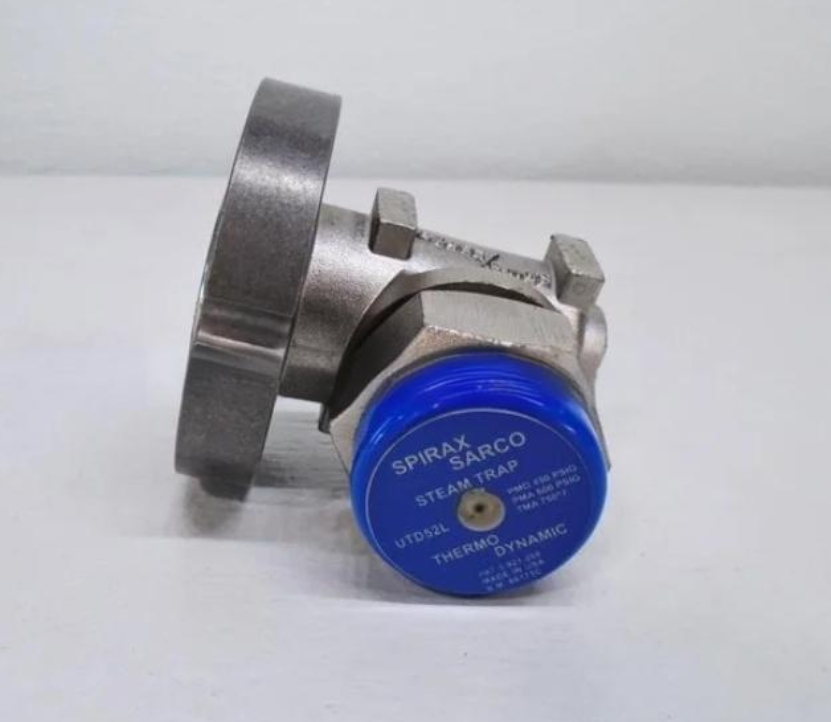

棋牌平台UTDS46M热动力型最全棋牌平台简介：

UTDS46M可维修型不锈钢热动力型最全棋牌平台，内置过滤器，排空气阀，隔热罩和可更换阀座。特别设计用于小排量应用，最高工作压力可达46 bar g。通过两个螺丝与合适的管道连接器相连时，维护快捷方便。可在过滤器盖上安装BDV2一体式排污阀，如需订购请注明。

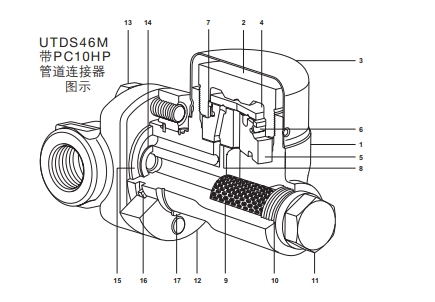

UTDS46M热动力型最全棋牌平台结构图：

UTDS46M热动力型最全棋牌平台技术参数：

阀体设计条件                                                                  ASME 600

PMA -最大允许压力                                          99.3 bar g @ 38℃

TMA -最大允许温度                                              425℃@58bar g

最低允许温度                                                                           -40℃

PMO -最大工作压力                                            46 bar g@ 425℃

TMO -最大工作温度                                             425℃@46 bar g

最低工作压力                                                                    1.5 bar g

最低工作温度                                                                             0℃

注:更低工作温度,请咨询棋牌平台公司

PMOB -工作背压不超过上游压力的80%

设计最大冷态水压试验压力                                              149 bar g

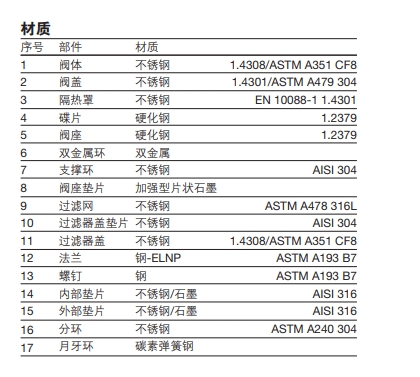

UTDS46M热动力型最全棋牌平台零件材质：

安装说明

UTDS46M设计为水平安装，隔热罩位于顶部。若下游有背压，建议安装止回阀。若直接排向大气，建议下游安装消音器。为了便于维护，建议在疏水阀上、下游安装截止阀。

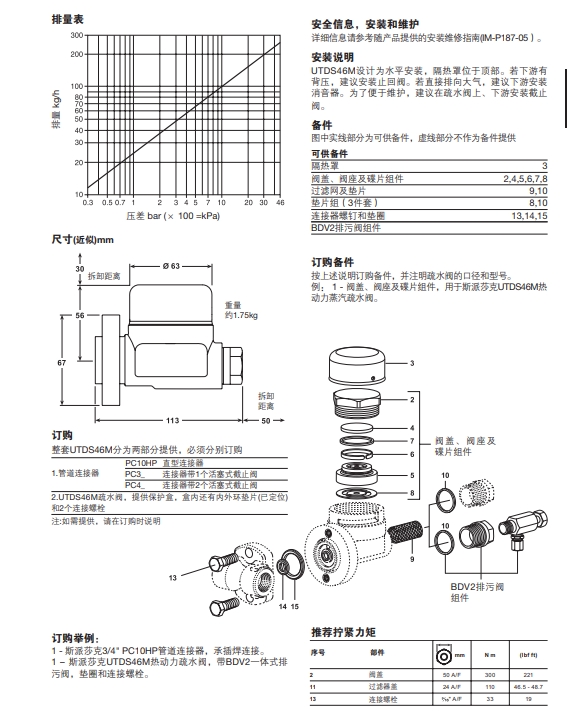

UTDS46M热动力型最全棋牌平台尺寸/重量：
