IUTD30L和IUTD30H热动力最全棋牌平台简介：

棋牌平台IUTD30L和IUTD30H热动力式最全棋牌平台，不锈钢材质，带内置过滤器和万向连接头，可与管道连接器相连。IUTD30L特别为小排量应用设计，如伴热管线或蒸汽主管疏水等，最高压力可达30 bar g。IUTD30H专门为大排量应用而设计。两种型号的疏水阀都带有Spiratec感应器，用于检测蒸汽泄露(SS1感应器)和积水(WLS1感应器)。疏水阀可以方便地与已有Spiratec检测系统相连。阀体表面镀镍处理(ENP)，提高阀体抗腐蚀能力并可节约能量散失。阀通过两个螺栓与永久安装在管线上的管道连接器相连，使用一个扳手就可使维修和更换快速进行，最大程度的降低系统停机时间。

限制条件

阙体设计条件                                  PN50(ANSI300)

PMA-最大允许压力                         50 bar g@38'C

TMA-最大允许温度                    400'C@27.5 bar g

最低允许温度                                                      0'C

PMO-最大工作压力                                   30 bar g

TMO-最大工作温度                      240'C@30 bar g

最低工作温度最大冷态水压试验压力         75 bar g

最大工作压差                                             30 bar g

最小运行压力                                          0.25 bar g

PMOB最大工作背压为上游压力的80%

注:整个装置的压力和温度限制由管道连接器的型号和连接方式决定。具体请参考上述相关连接器的技术资料。

IUTD30L和IUTD30H热动力最全棋牌平台安装说明

1，管道连接器可水平或垂直安装在管道上。IUTD30上的安装法兰可以360°旋转，须保证疏水阀水平安装，阀帽(2)位于最上部。

2，当疏水阀出口有背压时，应在其出口安装合适的止回阀，如直接排向大气，应安装消音器。

3，为便于维护，疏水阀上下游应安装合适的截止阀。如PC3_及PC4_。

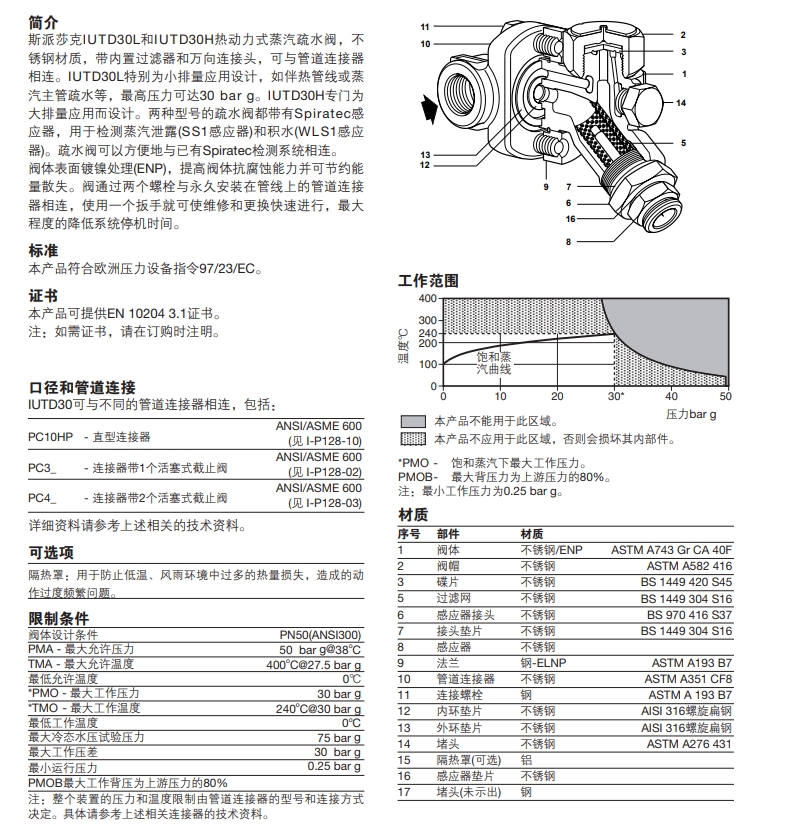

IUTD30L和IUTD30H热动力最全棋牌平台材质，结构图：

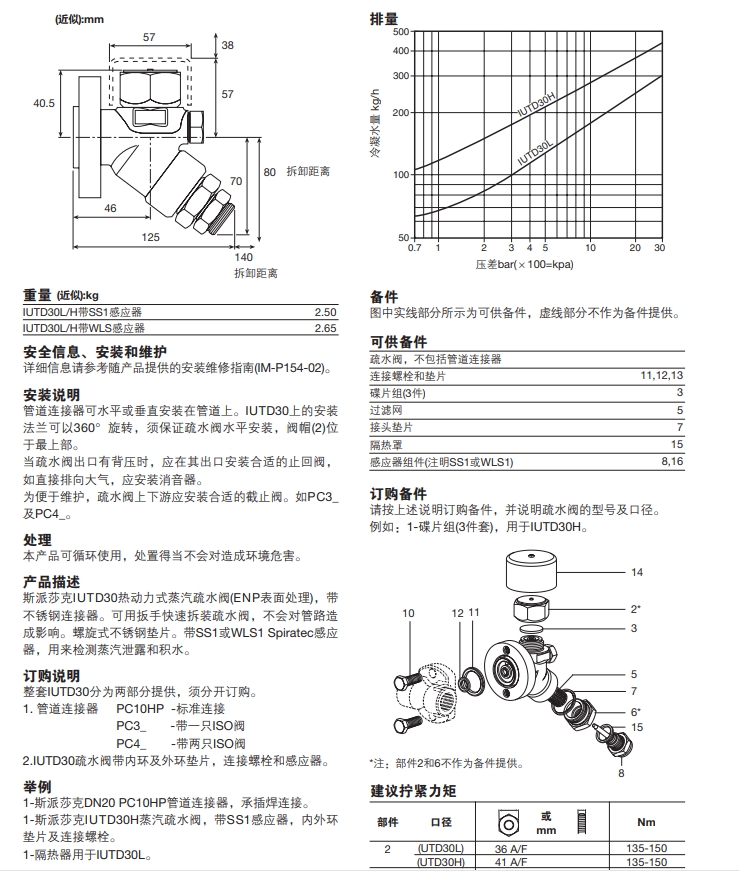

IUTD30L和IUTD30H热动力最全棋牌平台技术参数：
