TD120M高压热动力型最全棋牌平台简介：

TD120M可维修型高压热动力疏水阀，内置过滤网和可更换的阀座，容易维护。承插焊、对焊或法兰连接，小排量设计，适用于过热蒸汽主管疏水，压力最大为250 barg。最好水平安装，铭牌朝上。在疏水阀前后应安装截止阀以便于维护和替换。

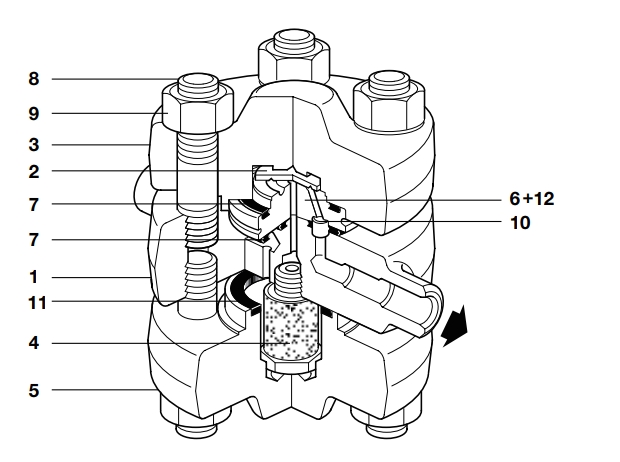

TD120M高压热动力型最全棋牌平台结构图：

口径和管道连接

½"，¾"和1"对焊，Schedule 160。

½"，¾"和1"承插焊，ASME ANSI B 16.11 Class 6000。

DN15和DN25标准一体化法兰DIN 2549 PN250。

DN15,DN20和DN25标准一体化法兰：ANSI 600, ANSI 900, ANSI 1500, EN1092 PN100。

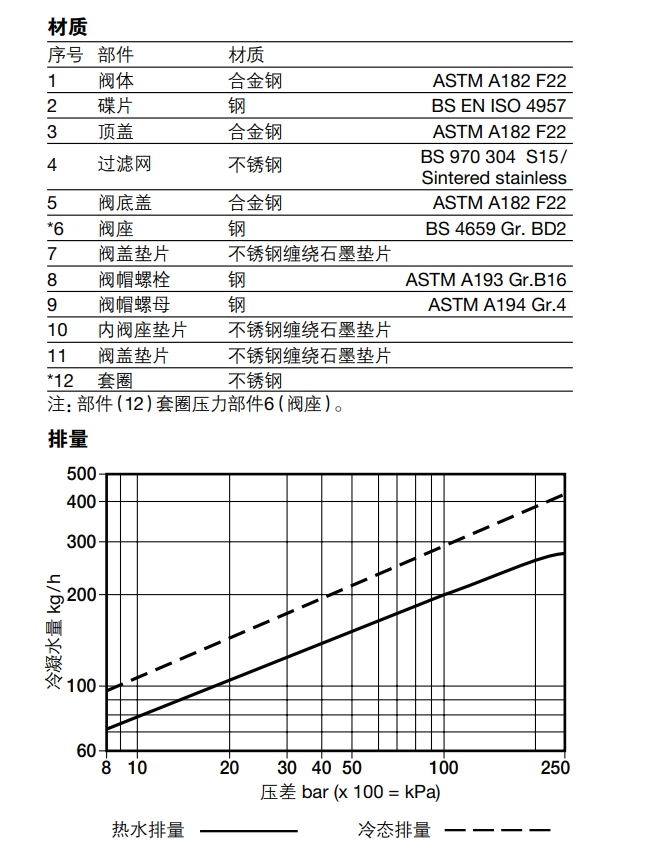

TD120M高压热动力型最全棋牌平台排水量：

TD120M高压热动力型最全棋牌平台技术参数：

阀体设计条件                                                    PN250

PMA 最大允许压力                      250 bar g @ 300°C

TMA 最大允许温度                        550°C @ 80 bar g

最低允许温度                                                      -29°C

PMO最大运行压力                      250 bar g @ 300°C

TMO最大运行温度                          550°C@ 80 bar g

最低工作温度                                                          0°C

注:更低工作温度请咨询棋牌平台。

PMOB 最高工作背压不高于上游压力50%。

最小工作压差                                                    8 bar g

设计最大冷态水压试验压力                          375 bar g

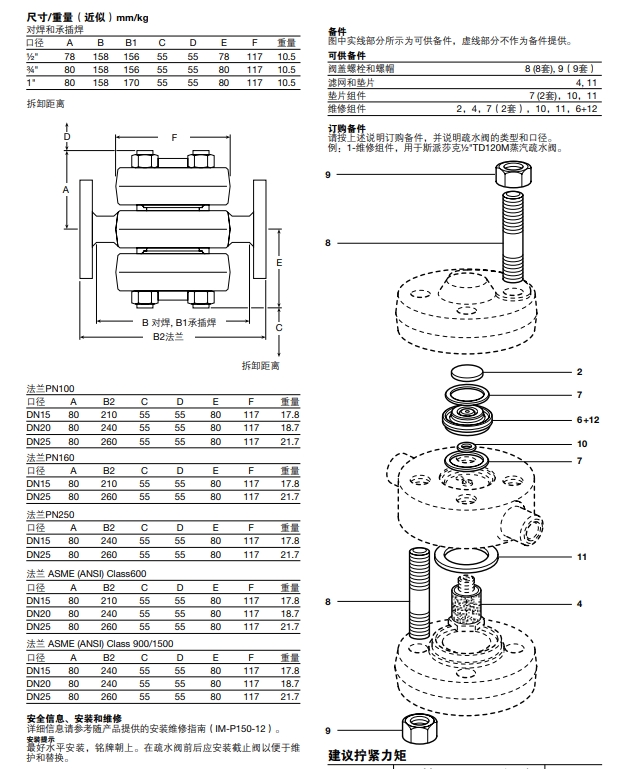

TD120M高压热动力型最全棋牌平台尺寸/重量：
